Spielstands-Anzeige

Da wir ab und zu mal Volleyball spielen, aber meistens ohne Schiedsrichter,

habe ich mir überlegt, eine Spielstandsanzeige dafür zu basteln,

damit nicht immer ein "Freiwilliger" diese Aufgabe übernehmen muss.

Also auch für diesen Zweck wieder einen Arduino auf den Tisch und los.

Woher bekomme ich eine große Anzeige, natürlich für wenig Geld?

da fielen mir die Nano Led´s WS2812b ein, die ja einzelnd angesteuert werden können.

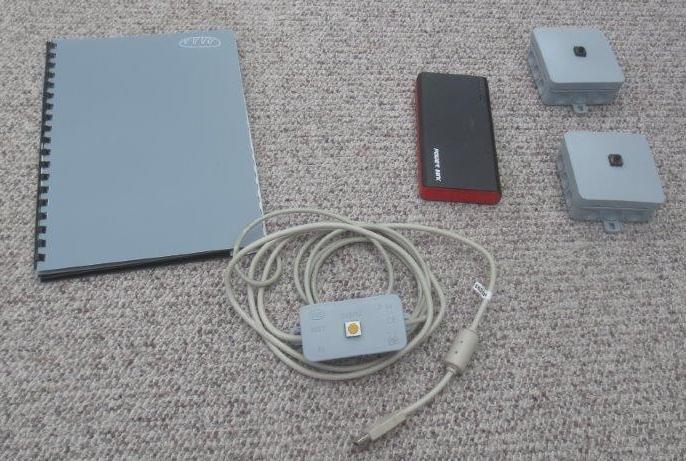

Ich habe dann 4 Stück DIN A4 große "Küchenschneidunterlagen" genommen,

mit einem Spiralbinder gestanzt und zusammengesetzt, und die LED´s darauf geklebt.

An den Arduino habe ich dann eine Reset-Taste und einen 433 Mhz Funkempfänger angeschlossen und in eine kleine Abzweigdose gepackt.

Durch die Spiralen an den Küchenscheidunterlagen lässt sich die Anzeige schön zusammenfalten.

Als Stromversorgung für die Anzeige dient eine große USB Powerbank

Als Funksender habe ich zwei Funk 433 Mhz Türkontakte genommen,

da die unter ebay so günstig zu bekommen sind (unter 10€ / Stück), das sich ein Eigenbau nicht lohnt.

Die Funksender habe ich dann anstelle des Magnetkontaktes mit einem Taster ausgestattet

und auch in eine Abzweigdose gesteckt.

Dann habe ich noch einen kleinen Sketch geschrieben und fertig war die Anzeige.

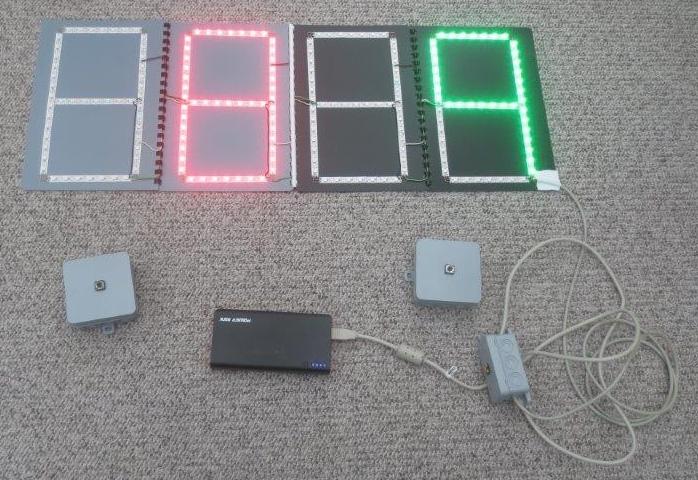

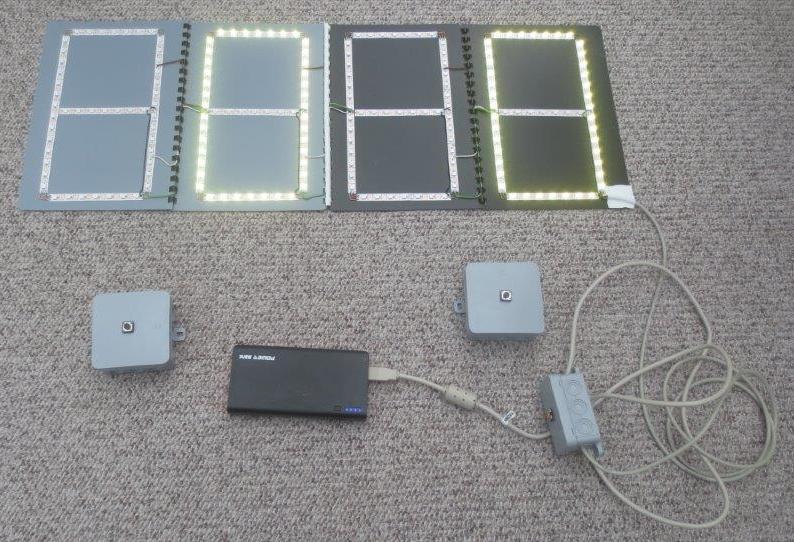

  Bei Gleichstand leuchten beide Ergebnisse gelb, ansonsten leuchtet die führende Seite grün und die zurückliegende rot.

Dann habe ich noch in die Abzweigdosen der Taster jeweils einen starken Magneten eingeklebt, damit man die Taster an die Netz-Masten "kleben" kann.

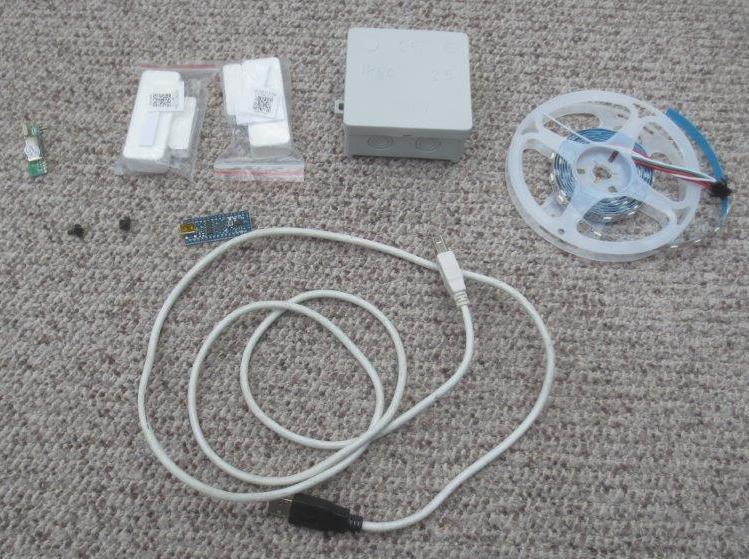

Verbastelt habe ich nur wenige Teile:

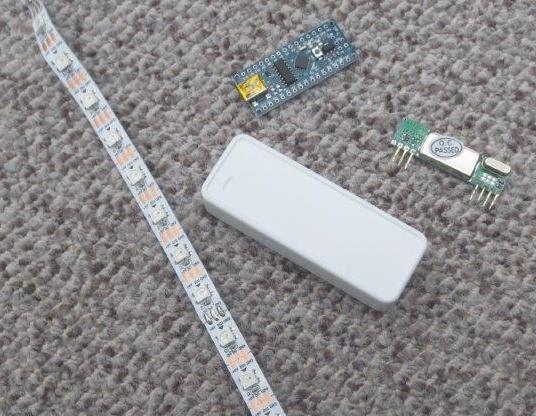

Einen Arduino Nano, ein 433 Mhz Funkempfänger RXB6,

196 WS2812b LED´s, (4 x 7 x 7), ein USB Kabel, 3 Abzweigdosen und zwei 433 Mhz Fensterkontakte,

die ich als Sender in die Abzweigdosen eingesetzt habe.

Update!

Nach ein paar Spielen wurden dann die "neuen Ideen" umgesetzt:

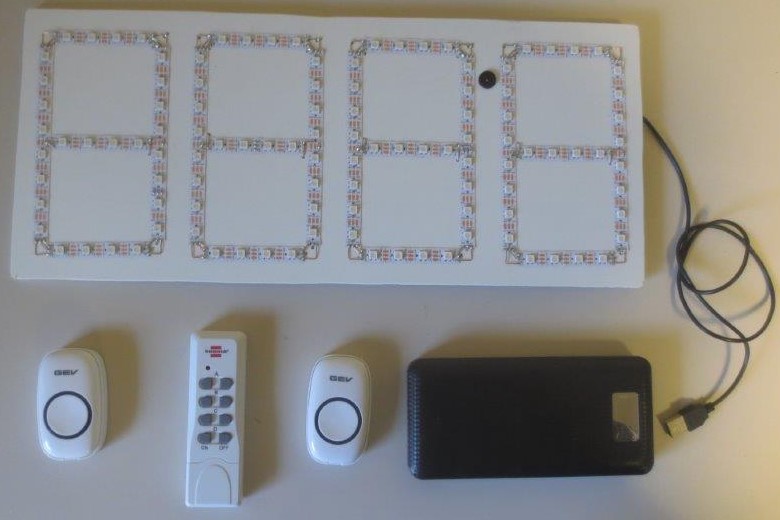

kleiner, mit Akkustikanzeige, Schiedsrichterfernbedienung,

Anzeige tauschen, Helligkeit einstellen, einfacher nachzubauen

verwendestes Material (ca. 50€):

1 x Arduino Nano ATmega328P  ca. 7€

112 x Neo Led´s (2 Meter WS2812B (60 LED´s/m)    ca. 15€

1 x 433 Mhz Empfänger (z. Bsp. RXB6)   ca. 3€

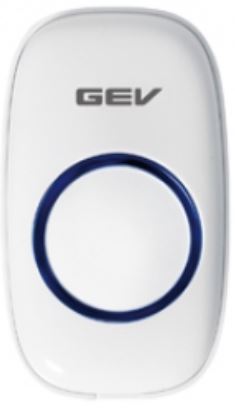

2 x 433 Mhz Sender (z. Bsp. CGF 9868)   ca. 5€ / Stück

1 x 433 Mhz Sender 8 Kanal (z. Bsp. RCS 1000SN) ca. 14€

1 x Piepser 5V  ca. 2€

1 x Widerstand 1 kOhm ca. 0,1 €

1 x Widerstand 10 kOhm  ca. 0,1 €

1 x Mosfet N-Channel BS170  ca. 0,3 €

1 x Kunststoffplatte ca. 20 x 42 cm

1 x USB Powerbank

1 x Anschlusskabel USB-Typ-A auf USB-Mini-B

Im Prinzip geht jede 433 Mhz Fernbedienung oder Klingeltaster, da die jeweiligen Codes

in jedem Fall angelernt werden müssen, siehe meine Kommentare im Sketch

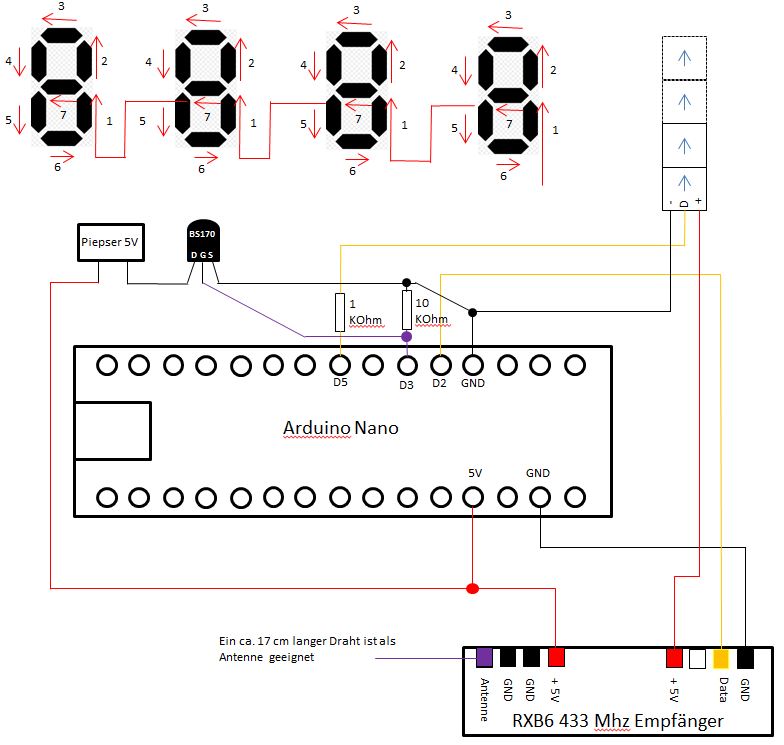

Schaltplan

Sketch= Hier!

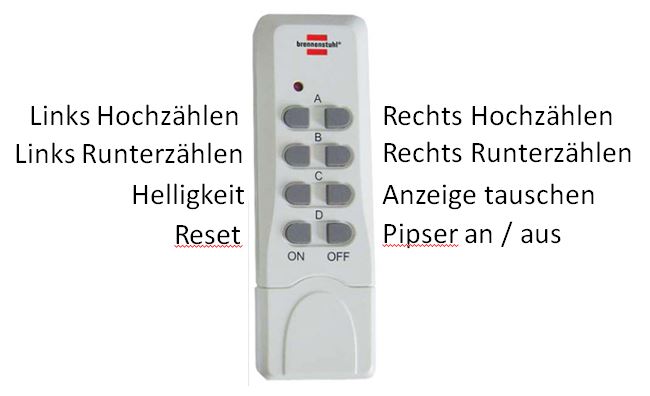

Fernbedienung

Funksender

Links                      Rechts

Kunstoffplatte

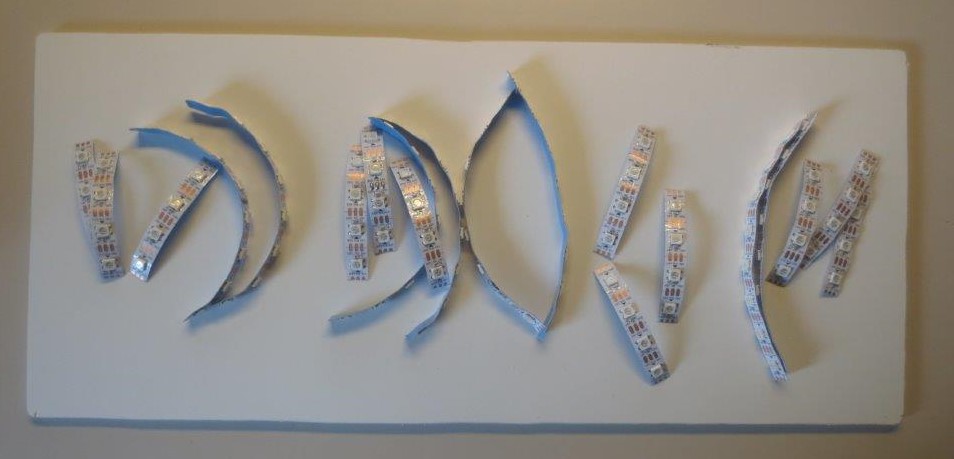

LED´s zuschneiden

LED´s aufkleben

LED´s anschliessen

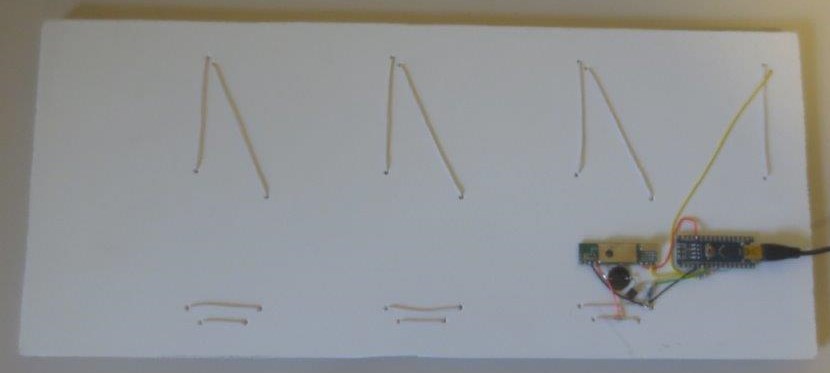

Arduino und 433 Mhz Empfänger mit Silikon aufkleben und verdrahten

fertig, zur Energieversorgung wird nur eine USB Powerbank benötigt:
