Gaszähler Fernanzeige mit

impuls Funkübertragung

hier mal eine Möglichkeit,

den Gasverbrauch elektronisch anzuzeigen,

damit man z. Bsp. nicht jeden Tag in den Keller muss.

Ich habe einen einfachen Funkkontakt an den Gaszähler gebaut,

wobei man vorher schauen sollte, ob der Gaszähler in der

letzten Rolle einen Magneten verbaut hat.

Zu erkennen ist das daran, das auf dem Typenschild ein Hinweis steht:

z. Bsp.  1 imp = 0,001 m³

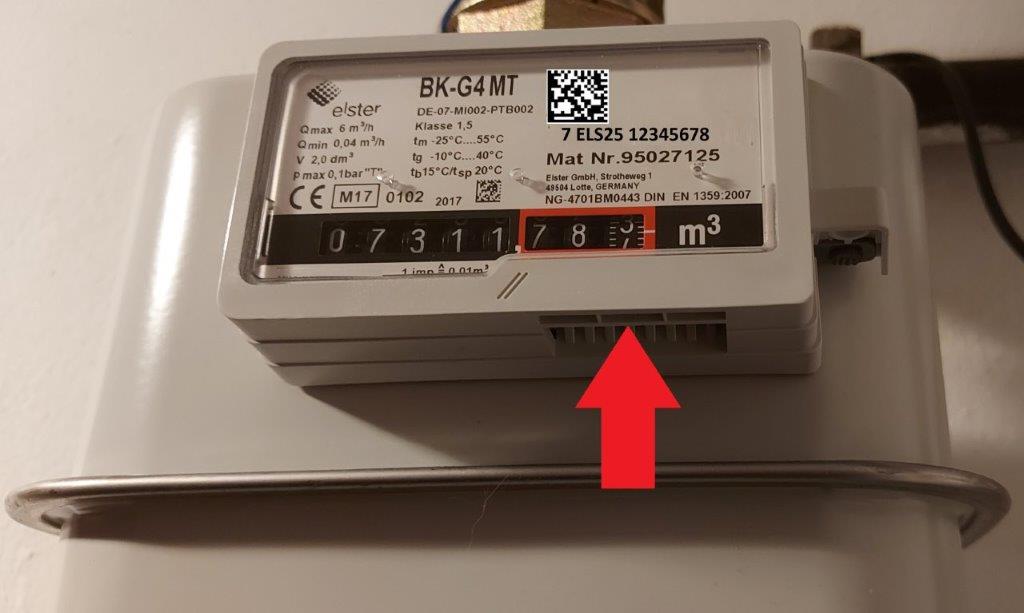

und das unter dem Gaszähler so eine Mulde ist:

Bei sehr vielen Gaszählern ist das der Fall.

Der Magnet dreht sich mit der letzten Rolle und kann dann mit einem

Reedkontakt abgetastet werden. Eine Umdrehung entspricht dann 0,01 m³

und das entspricht dann ca. 0,095 kWh (bei L Gas).

Die richtige position des Reed Kontaktes in der Mulde muss dann bei

drehender Zahlenrolle ausprobiert werden.

Die genaue Umrechnung kann der Gasrechnung entnommen werden.

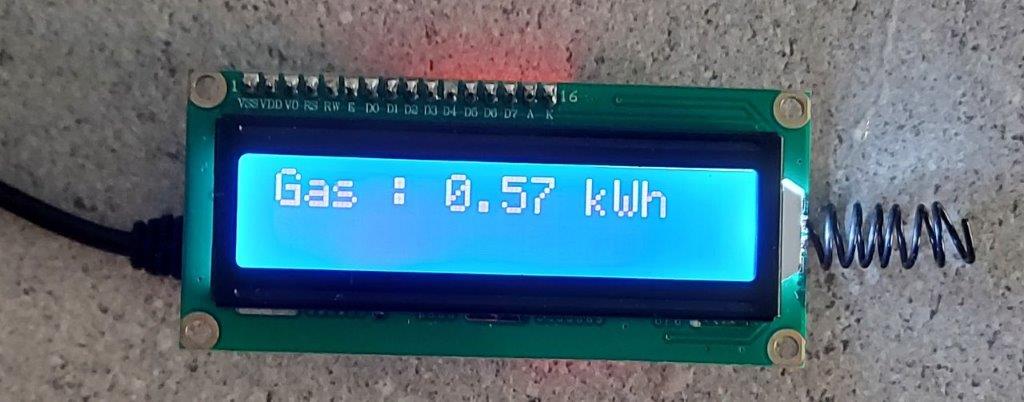

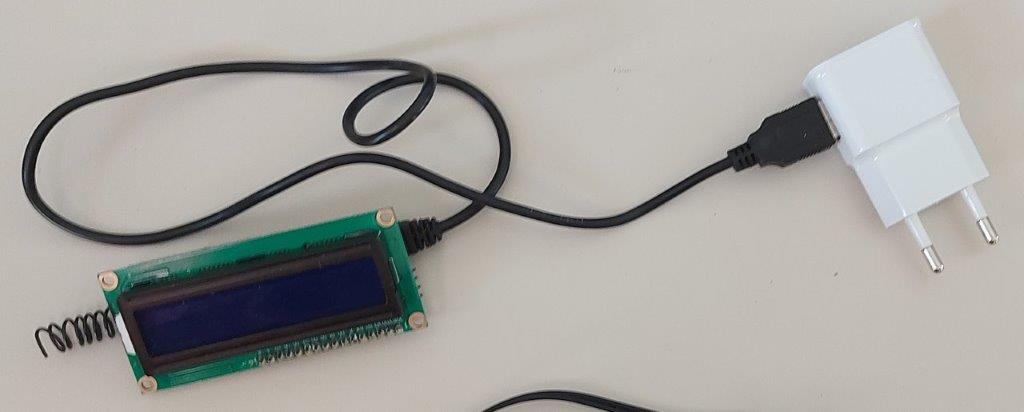

Der Arduino empfängt dann die Impulse und zeigt sie auf dem Display an.

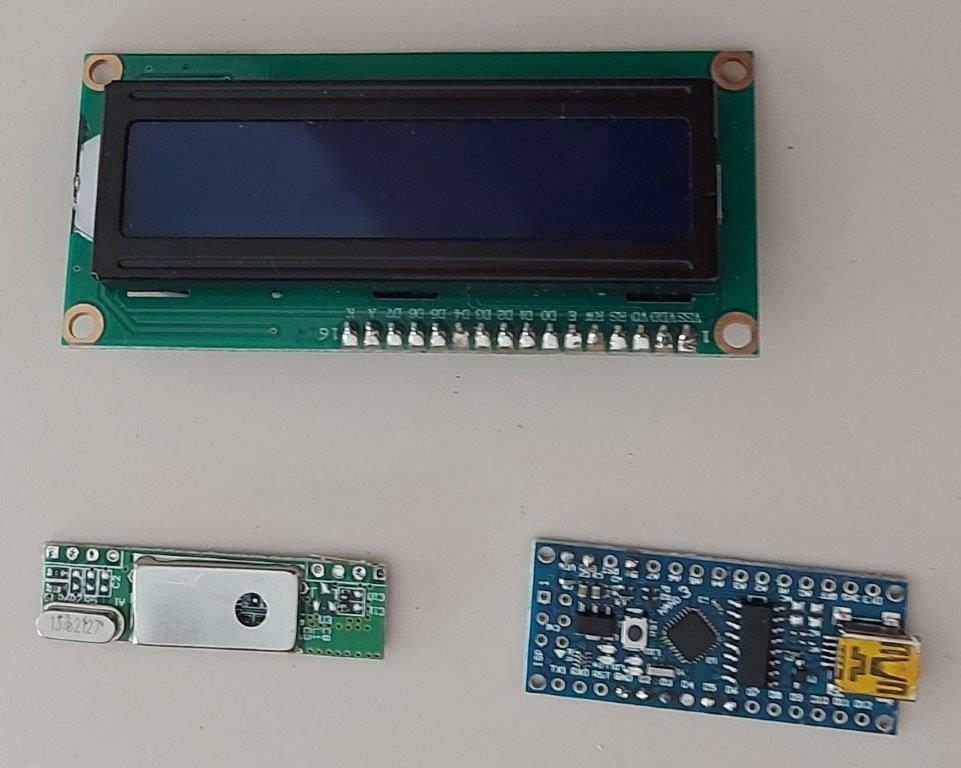

Bauteile:

Mikrocontroller Arduino Nano V3.0 ATmega168 CH340G mini

USB Kabel passend zum Arduino

USB Netzteil

433 Mhz Funkempfänger RXB6

Display LCD1602 mit I2C Anschluss 16x2

Funk-Kontakt 433 Mhz, ebay suche "433 Funk Kontakt", eigentlich geht jeder der günstigen < 15 Euro)

 -->Sketch<--

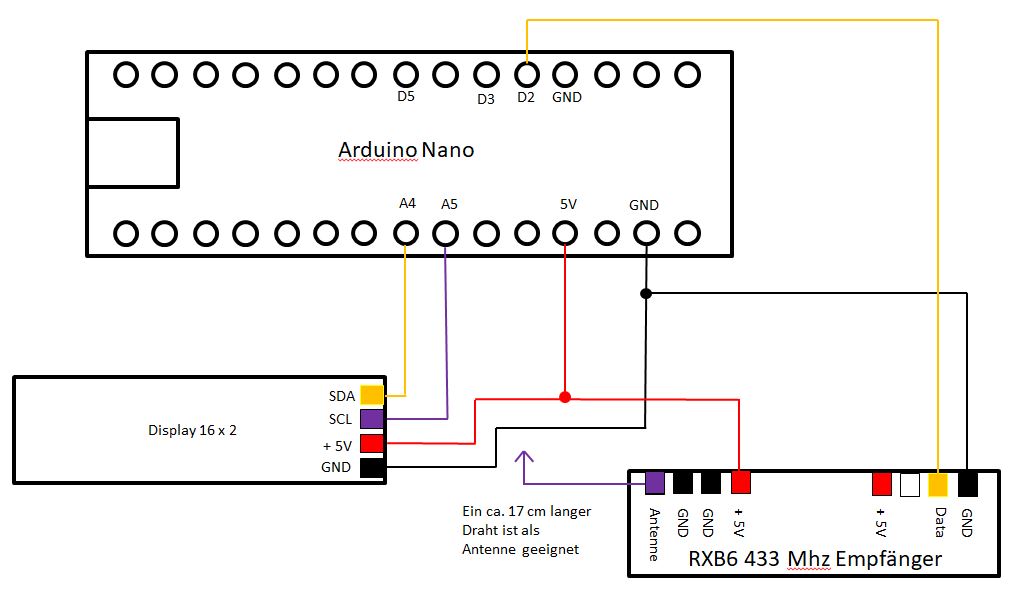

Schaltplan:

Arduino, 433 Mhz Empfänger und Display:

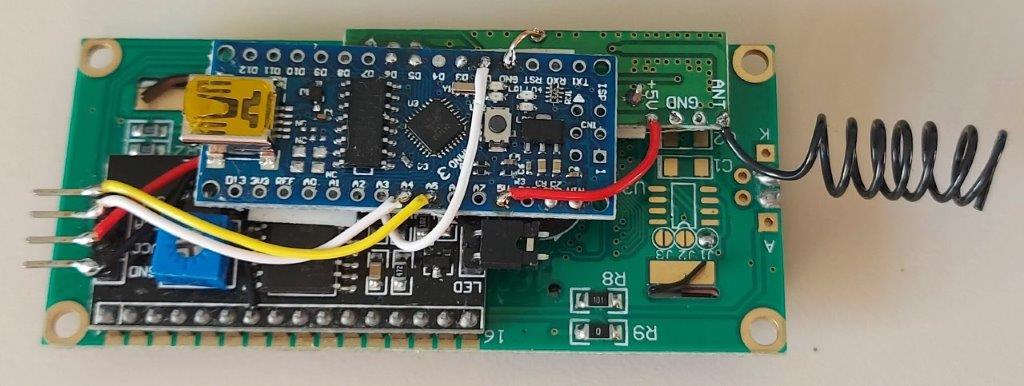

Auf die Rückseite des Displays habe ich dann mit Doppelklebeband den Arduino und den Funkemfänger gesetzt:

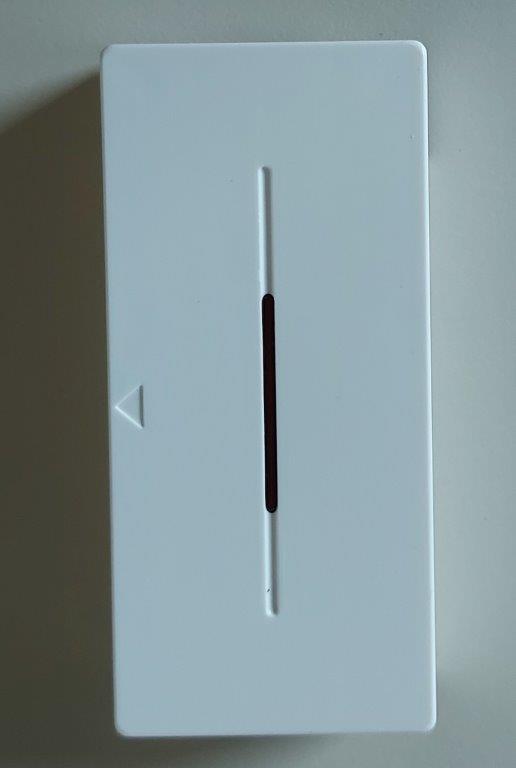

Funkkontakt:

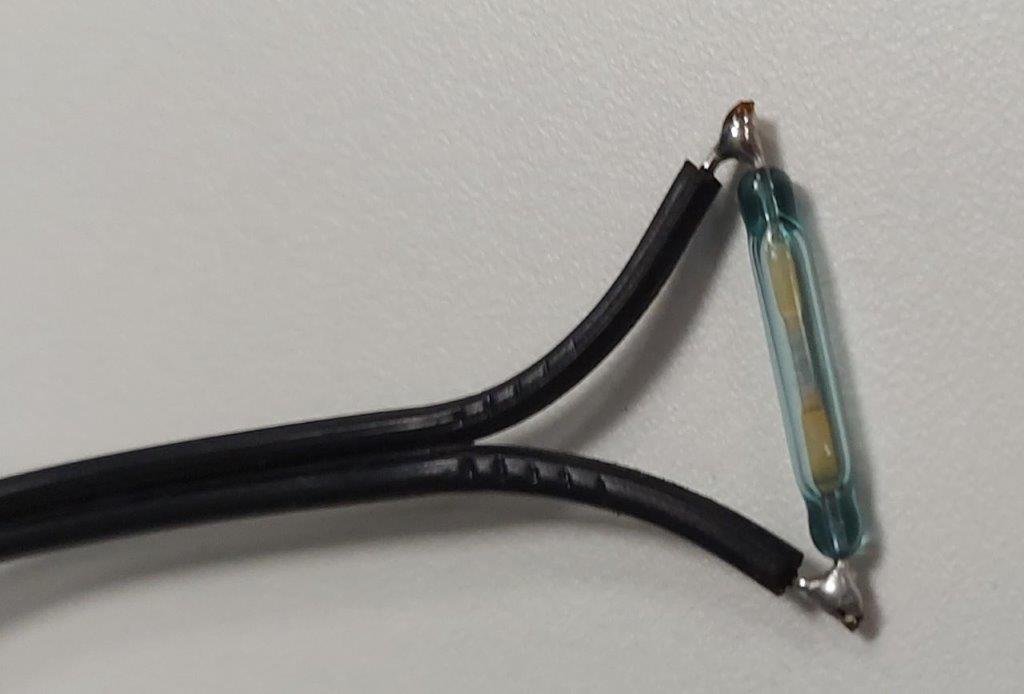

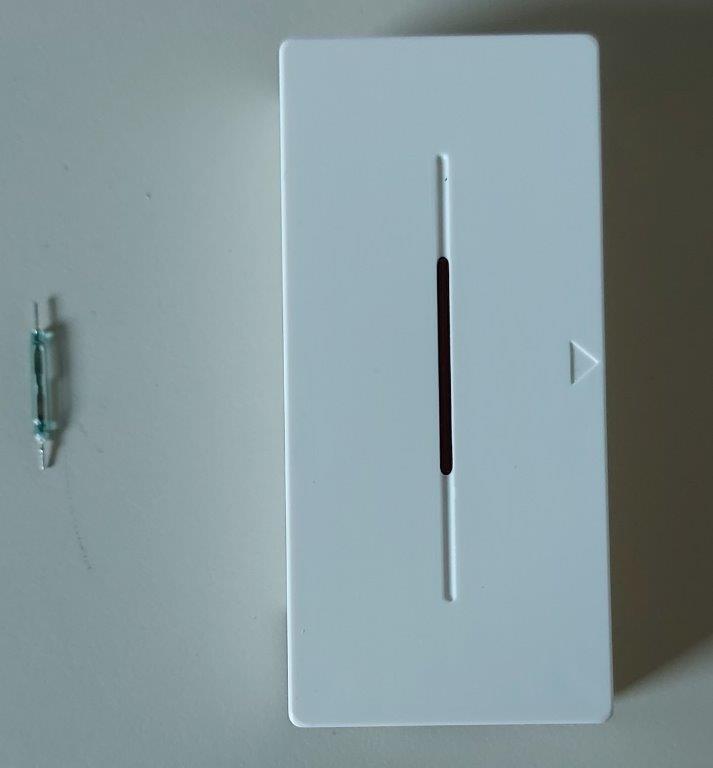

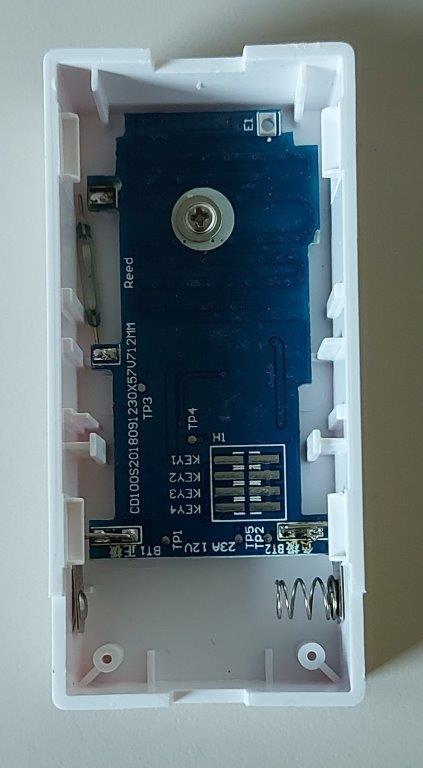

Ich habe dann den Reedkontakt ausgebaut

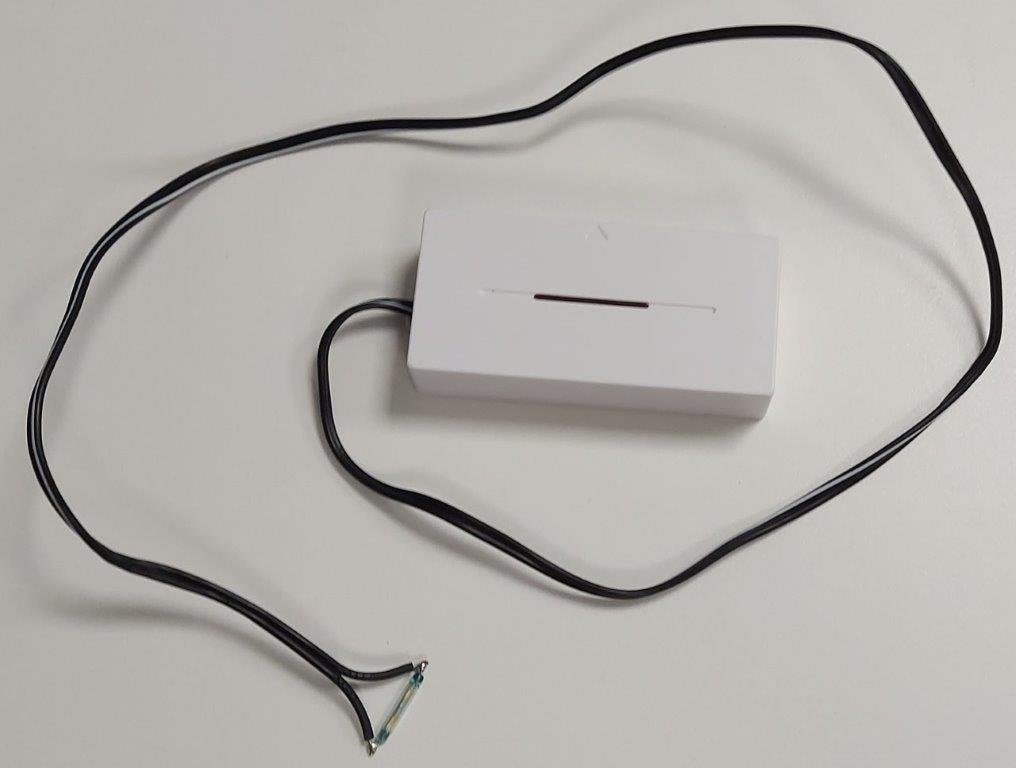

und mit einem Kabel verlängert

damit der Reed Kontakt gut unter den Gaszähler befestigt werden kann
