Unsere Photovoltaikanlage:

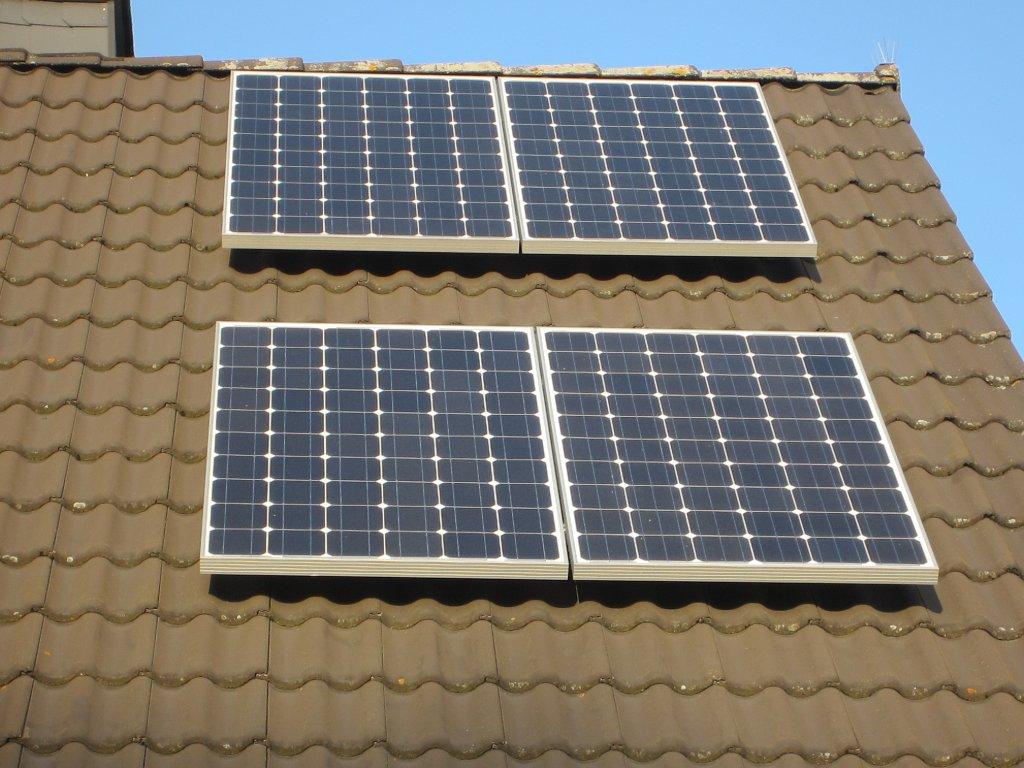

Die PV-Platten:

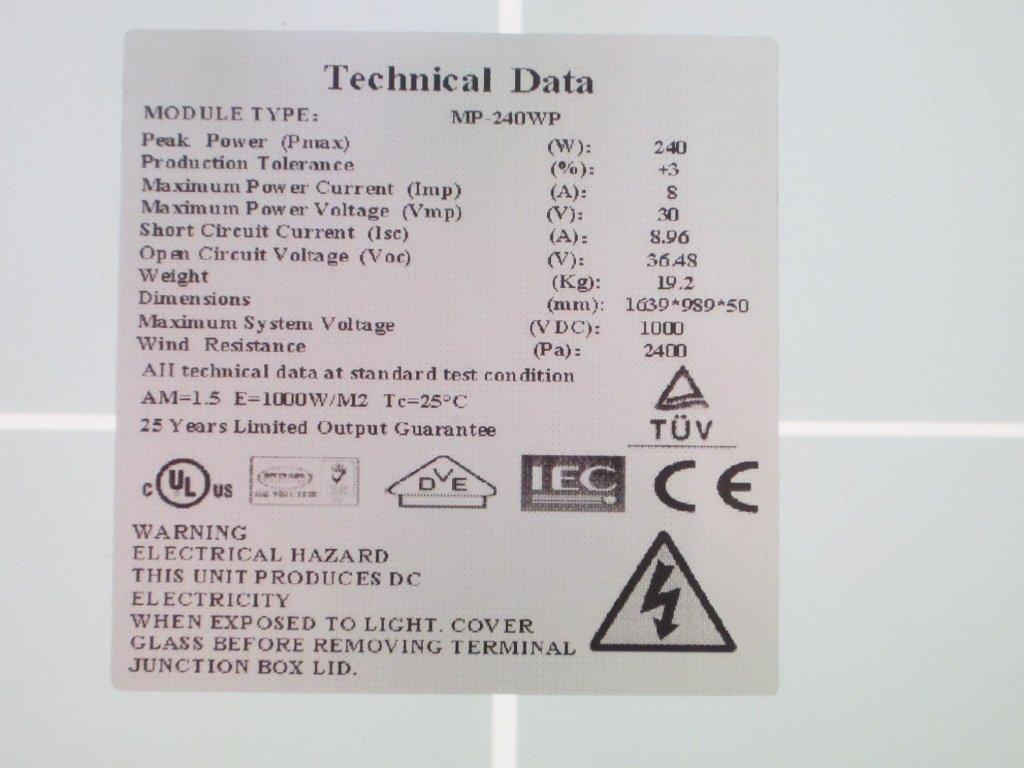

Die technischen Daten der PV Module

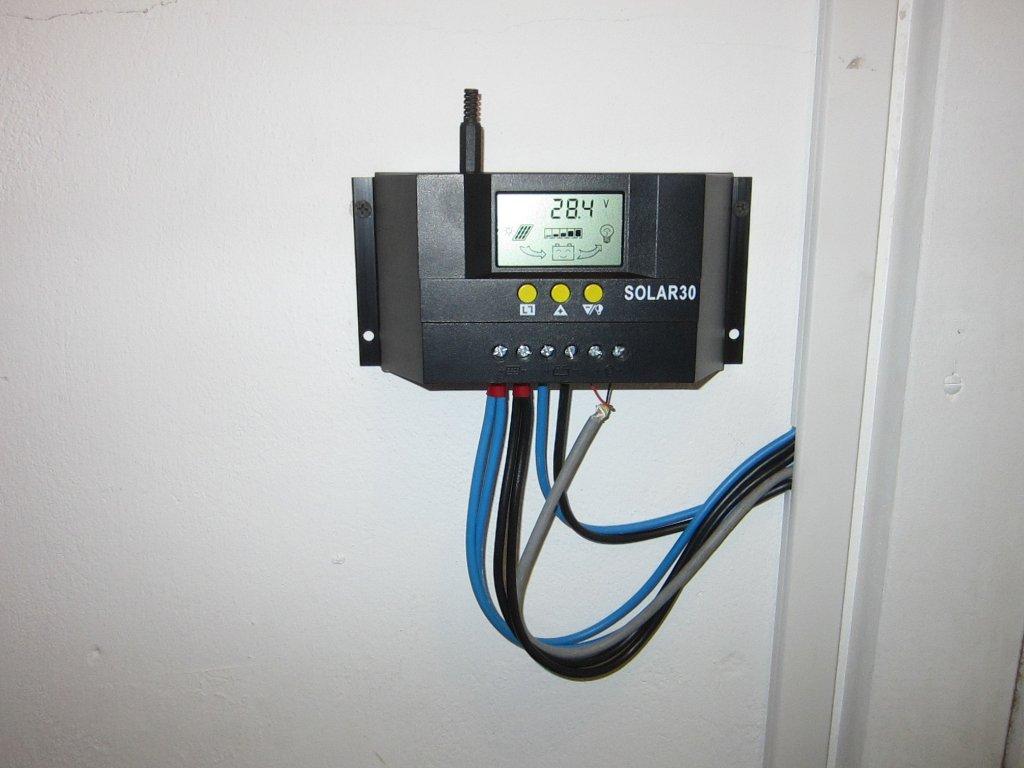

Der erste Laderegler 24V, 30A(2014-2016):

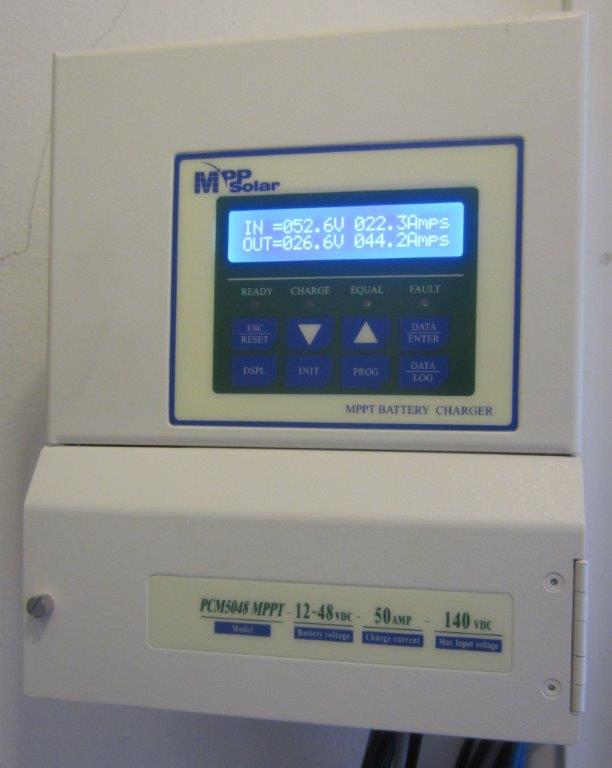

Der zweite Laderegler, 24V, 50A, MPPT (2016-2018):

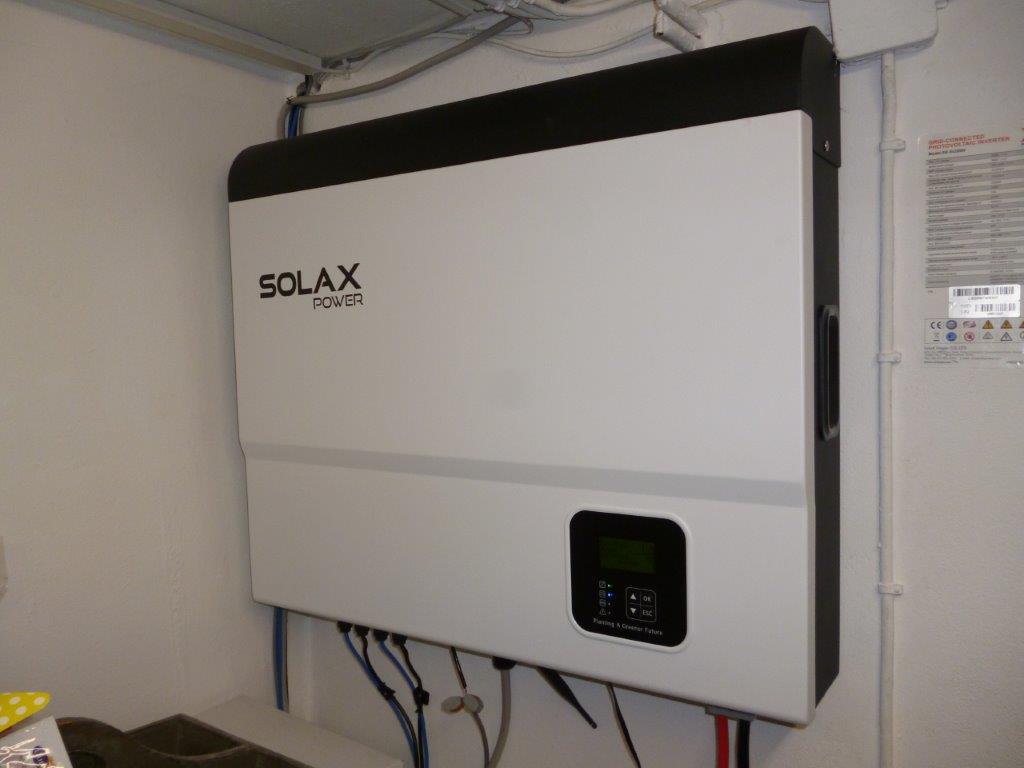

Der dritte Laderegler seit 2018:
Solax SK-SU3000 (Inselnetzfähig!)

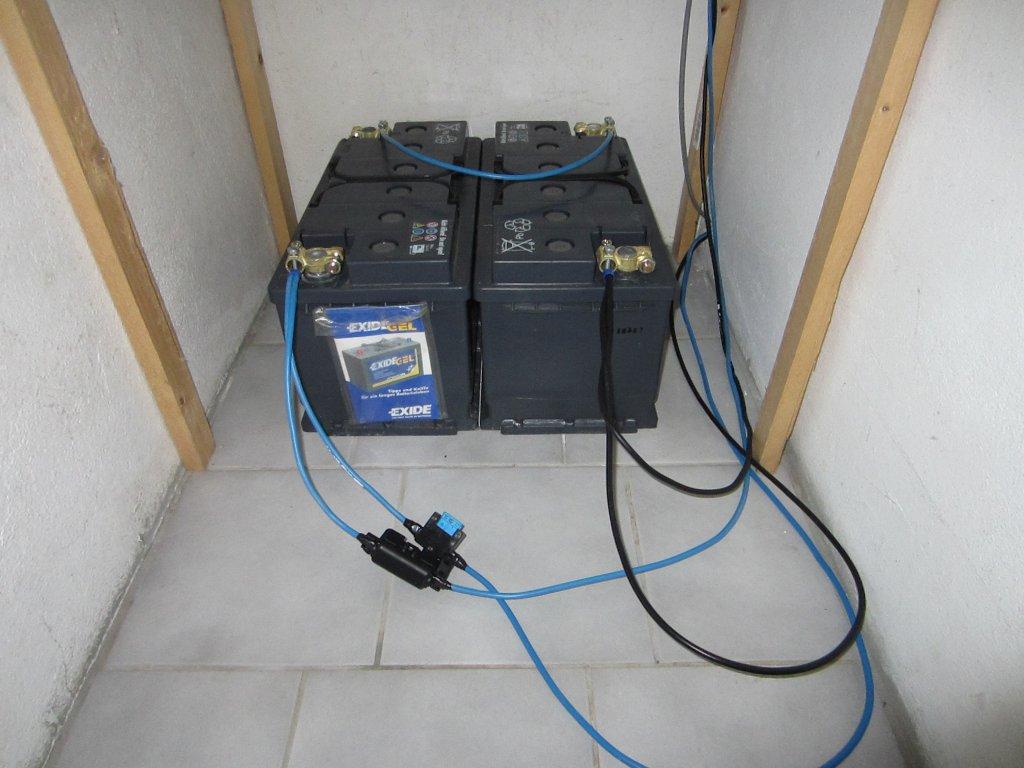

Die ersten Batterien (2014-2015):
zusammen 24V, 80A

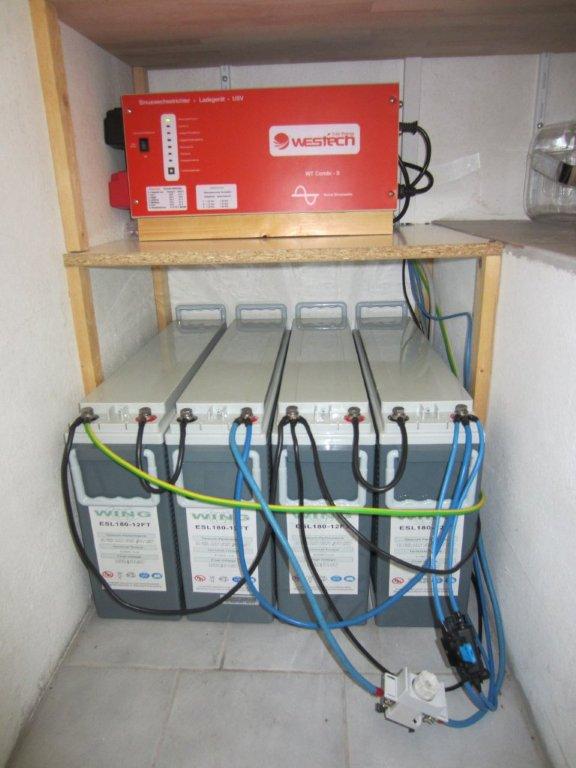

Die "Neuen-gebrauchten" Batterien
zusammen 24V, 200A (2015-2016)
und der 24V --> 230V --> 230V Wechselrichter mit Bypass

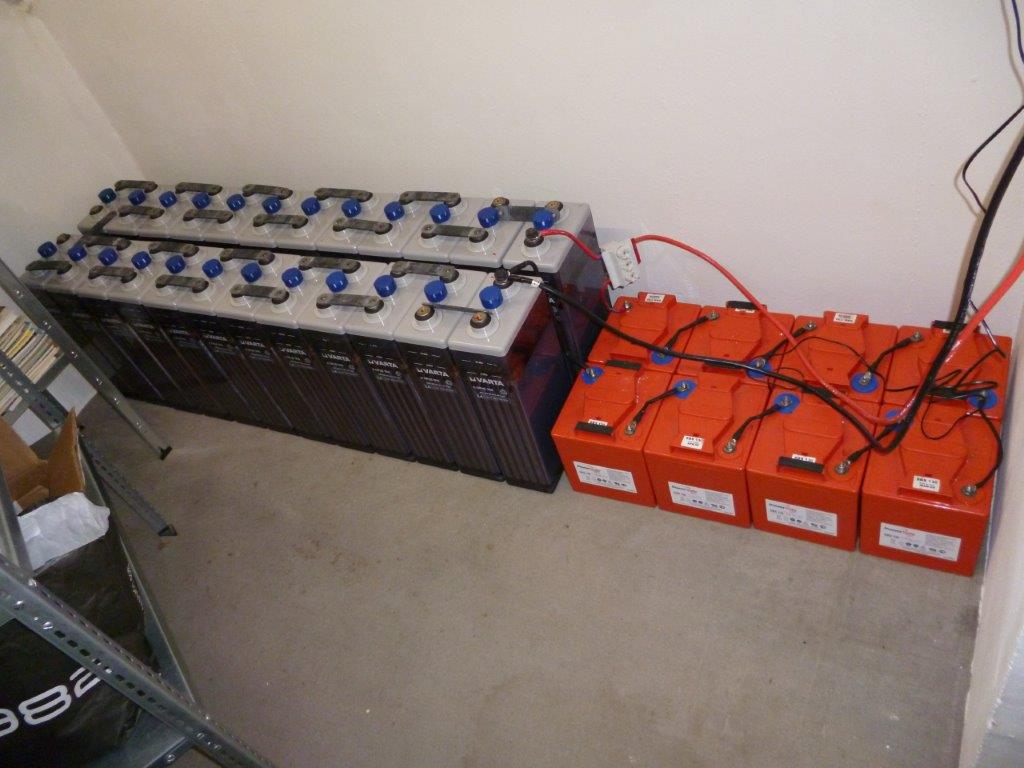

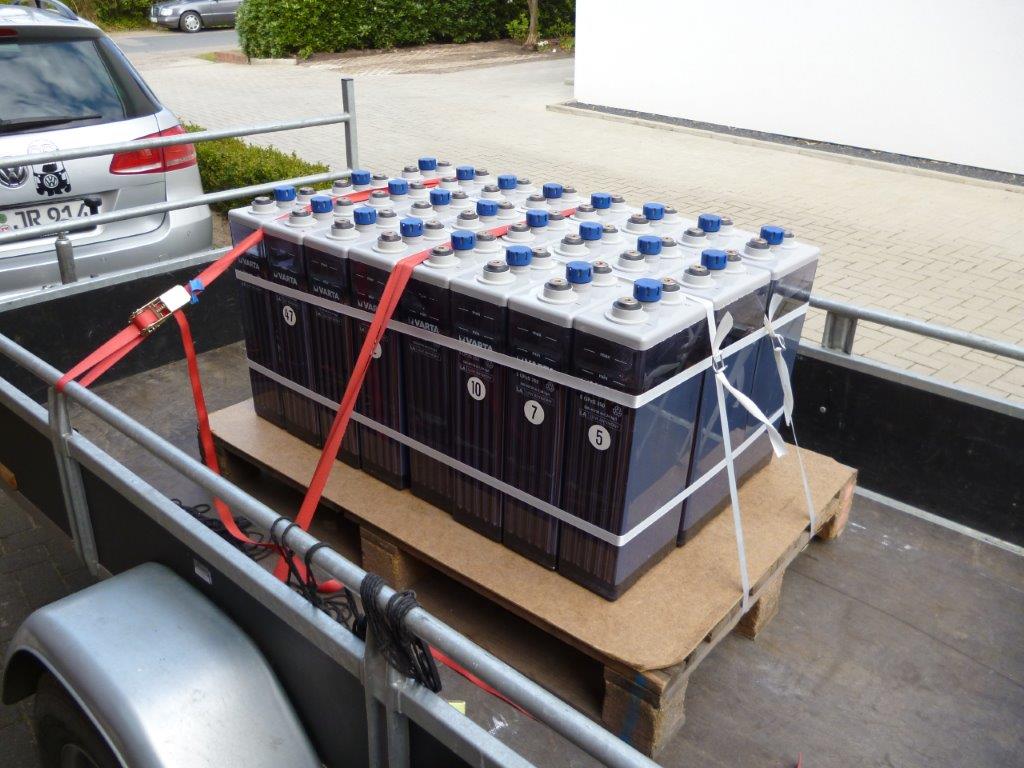

und jetzt wird aufgerüstet (2016):

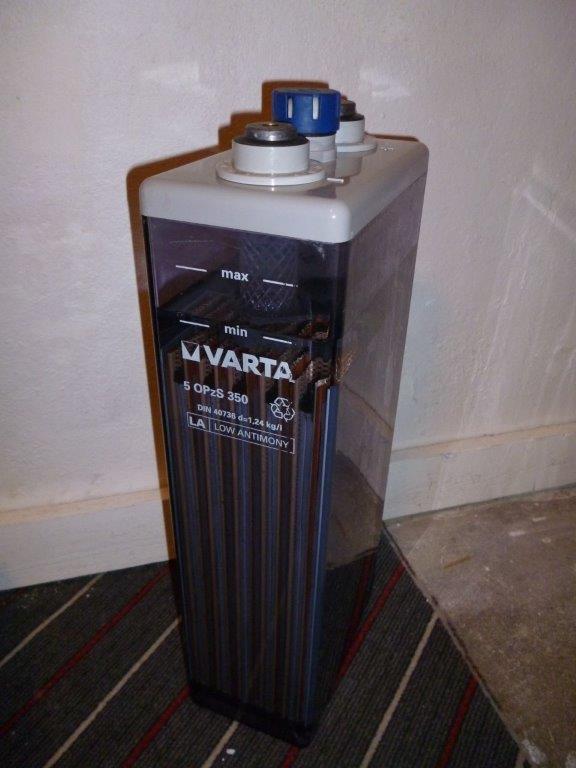

mit 24 Blei Säure Zellen, Typ Varta 5 OPzS 350
27 Kg, 2V, 350A, = 648 Kg /48V / 350A = 16,8 kWh Energie
Nutzbare Energie ca. 4 kWh

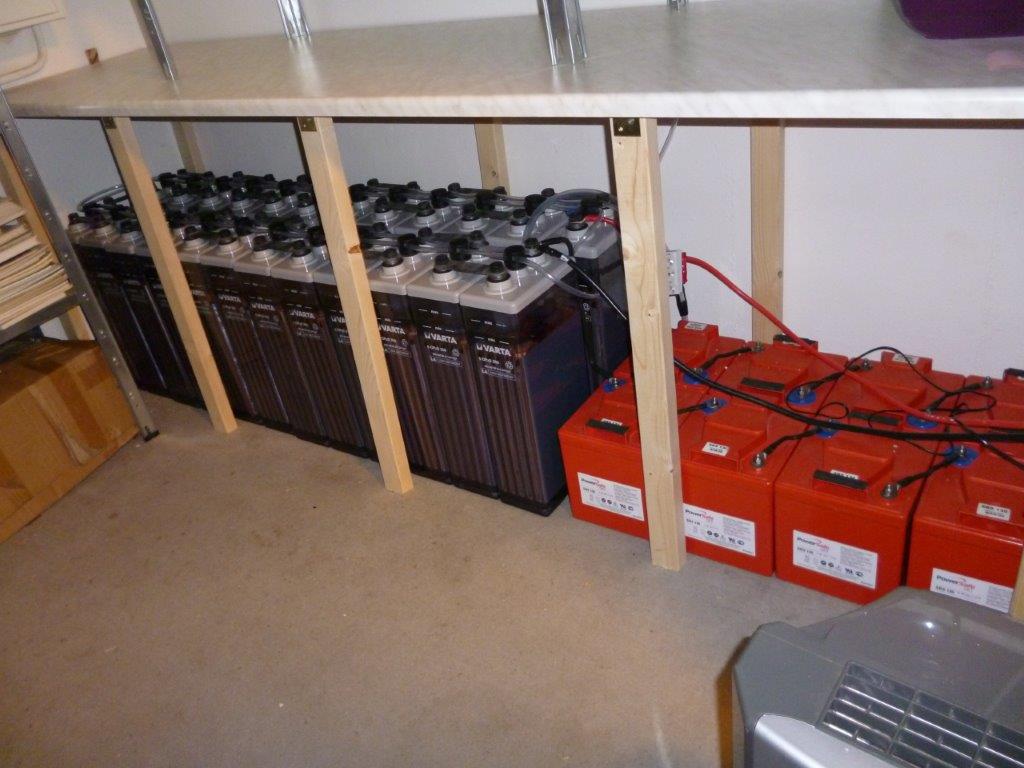

so sieht das jetzt aus:
zusammen sind das jetzt 48V mit 480A, 23 kWh Energie
da die Batterien wegen der Haltbarkeit nur ca. 20 % Entladen werden sollen
ergeben das ca. 4,6 kWh Nutzbare Energie

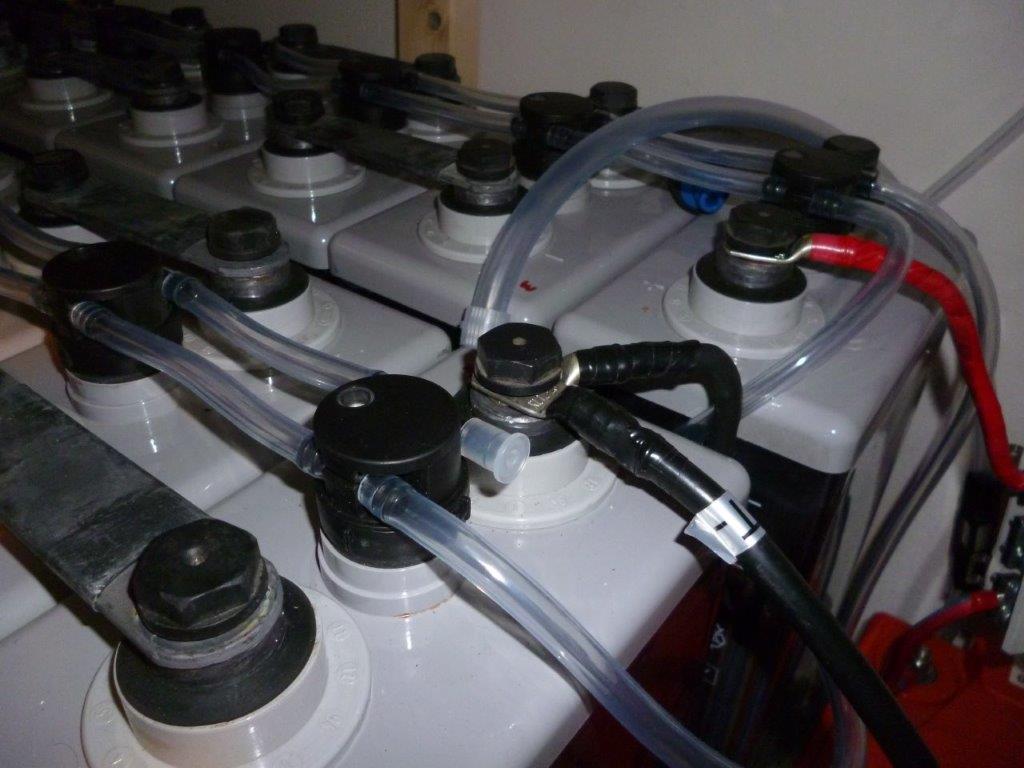

die Blei Saüre Batterien haben eine Zentralbelüftung bekommen,
damit das bei der Ladung entstehende, explosive Knallgas, über einen EX Filter nach draussen
geleitet wird

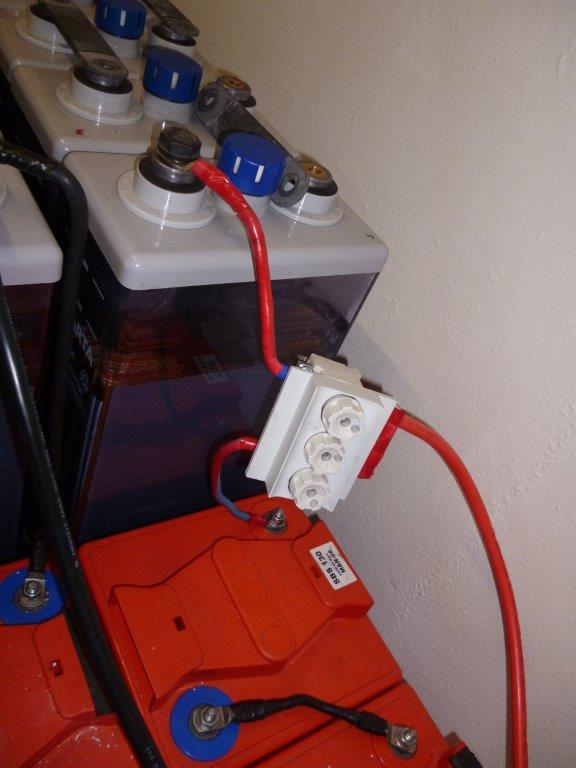

auch die Sicherungen werden größer:
Nachdem uns 2018 unsere Bleibatterien verlassen haben (warum sie nicht mehr geladen werden konnten weiß ich nicht, vielleicht das Alter) mussten Neue her.
Also die ca. 1000 Kg Blei wieder raus aus dem Keller und diese wieder rein in den Keller:

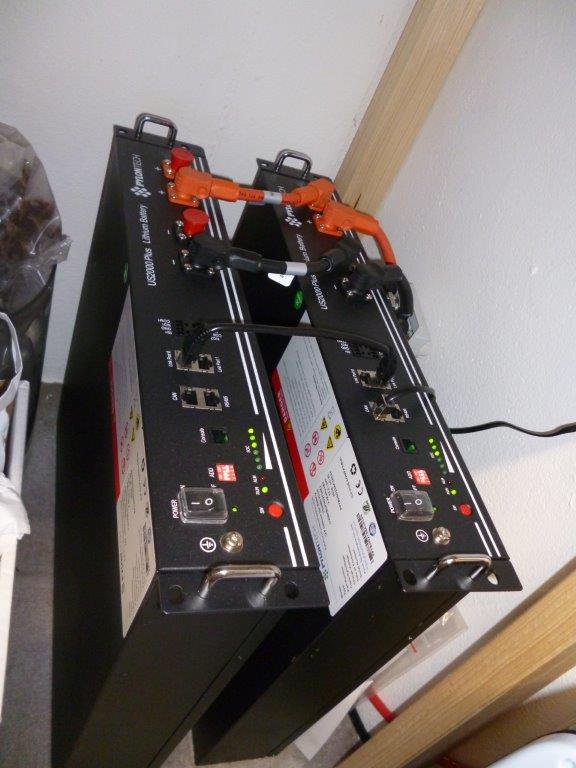

2 Stück Pylontech US2000B Plus LiFePO4 48Volt - 2,4 kWh Batterie mit Batteriemanagement,
zusammen 4,8 kWh nutzbarer Speicher (seit 2018):

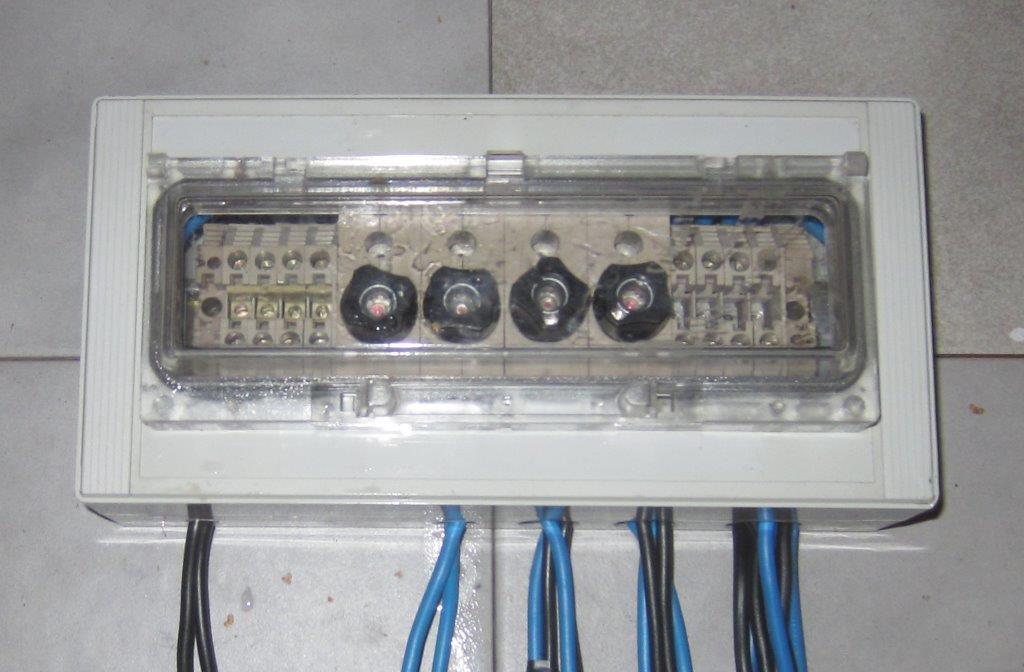

Die PV Verteilung:

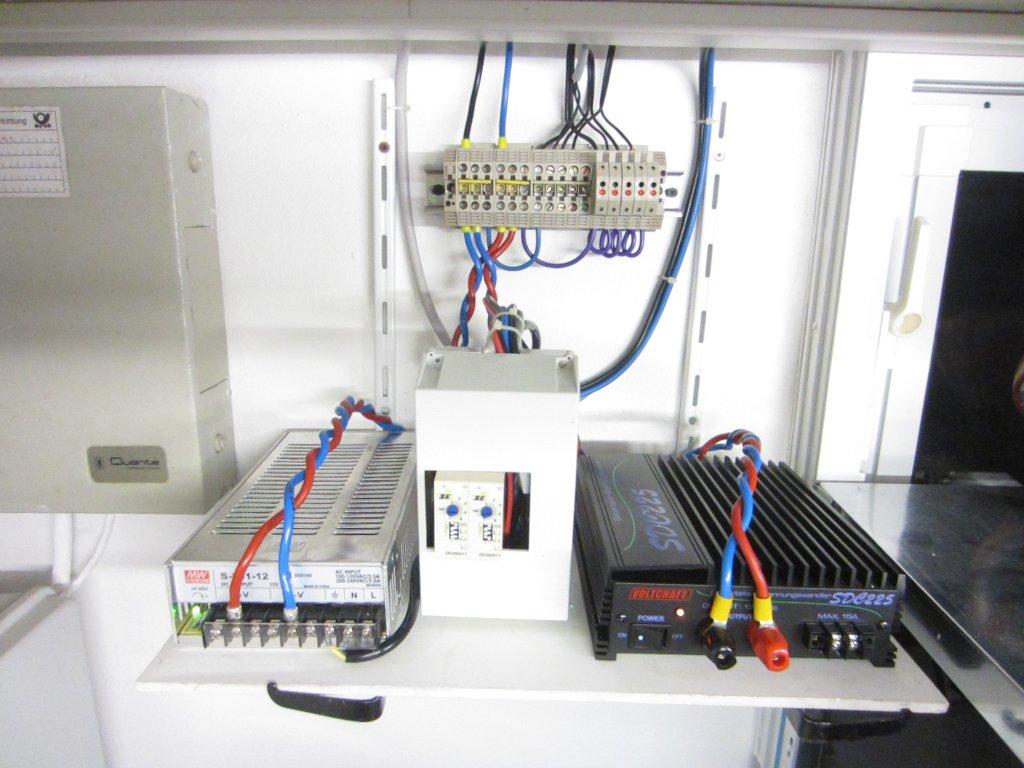

Die 48V--> 12V Batterie --> Netz Umschaltung:

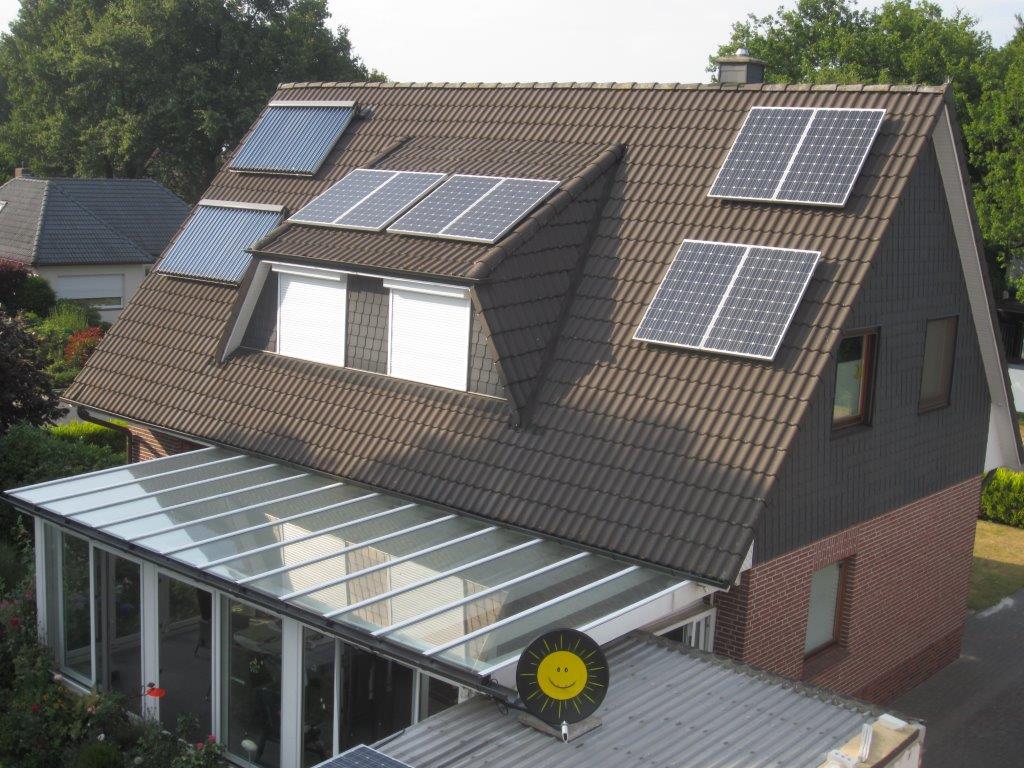

Dachansicht:
Die PV Anlage besteht seit 2018 aus:
8 PV Platten: Typ MP240 Monokristalin, Leistung 240W, Spannung 30V, Strom 8A
Gewicht 21 Kg, Abmessungen 1634*992*50mm
Solarladeregler Solax SK-SU3000
ein Meanwell 230V Netzteil, Typ S-201-12, 12V, 16,5A
2 Stück Batterien Pylontech SU2000B Plus, 4,8 kWh Speicher 48V, mit integriertem BMS (Batteriemanagementsystem)
Beschreibung der Anlage:
Die PV Platten erzeugen den Strom (Max. 120V, 16A) der dann über den Laderegler in die Batterien gebracht wird.
Der Solax SK-SU3000 stellt bei Sonnenschein oder vollen Batterien 230V mit 2000 Watt zur Verfügung.
Die Umschaltung von Phase und Neutralleiter zwischen Inselnetz und öffentlichem Netz steuert der Solax SK-SU3000
Am Inselnetz sind so viele Abnehmer wie möglich angebunden: einige Lampen, die Ladeschalen für unsere Telefone, der InternetRouter, die Radios in Bad und Küche, Kühlschrank u.s.w.
Und natürlich die Elektronik, die Magnetventile und die Pumpe unserer Solarwarmwasseranlage, um bei einem Stromausfall den "ungesunden" Stillstand der Solarwarmwasseranlage zu verhindern. Mehr dazu unter Solaranlage.
An dieser Stelle möchte vor den Gefahren von solch einer Anlage und den Arbeiten daran warnen.
Hohe Spannungen und hohe Ströme der Batterien sollten nicht unterschätzt werden.
Wer nicht genau weiß was er macht, sollte unbedingt die Finger von so einem Projekt lassen.
