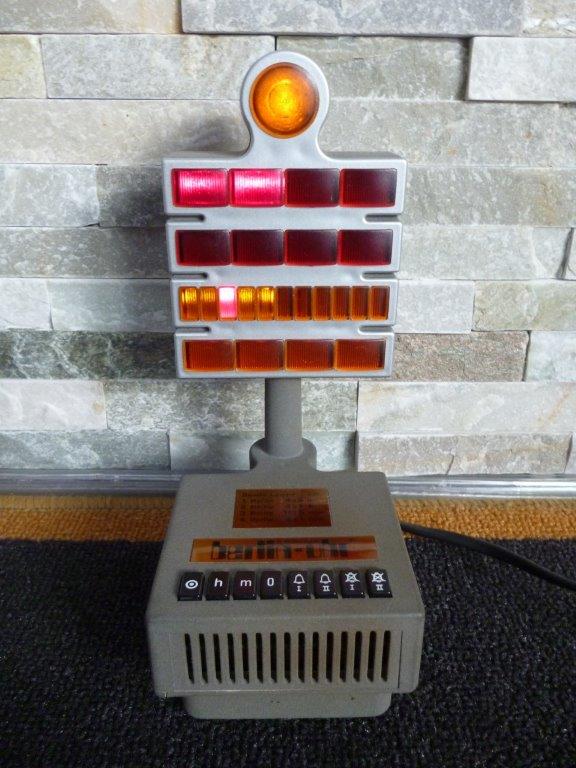

Die Berlin Uhr

auch Mengenlehreuhr genannt, wurde 1975 von Dieter Binninger entwickelt.

Da mein Bruder mitbekommen hat, das mich diese Uhr schon lange

fasziniert, hat er tatsächlich so eine Uhr ersteigert und mir zum Geburtstag

geschenkt. Dafür noch einmal recht herzlichen Dank!

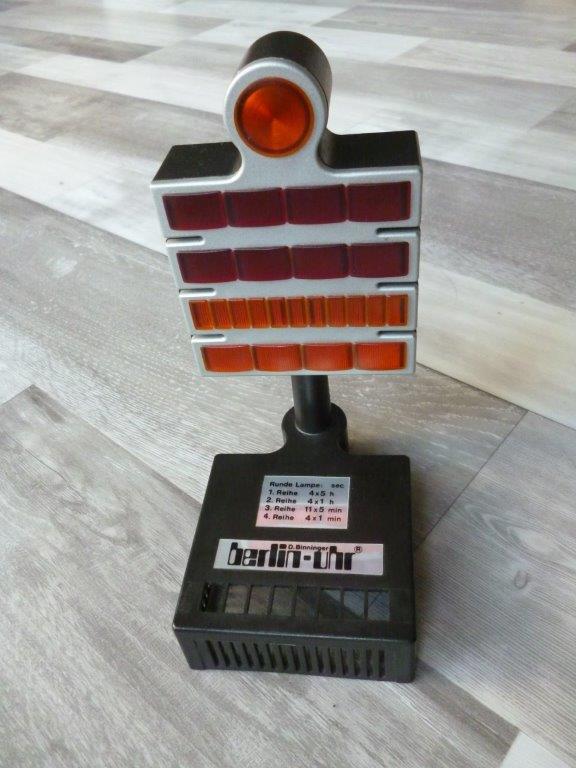

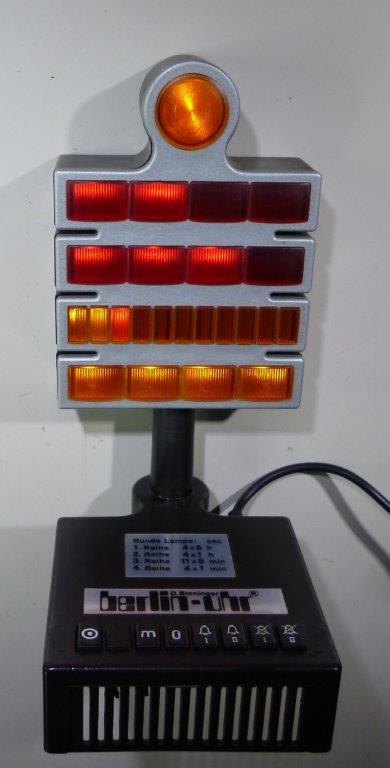

und nicht nur das, er hat mir auch noch eine Uhr ohne

Innenleben dazu geschenkt:

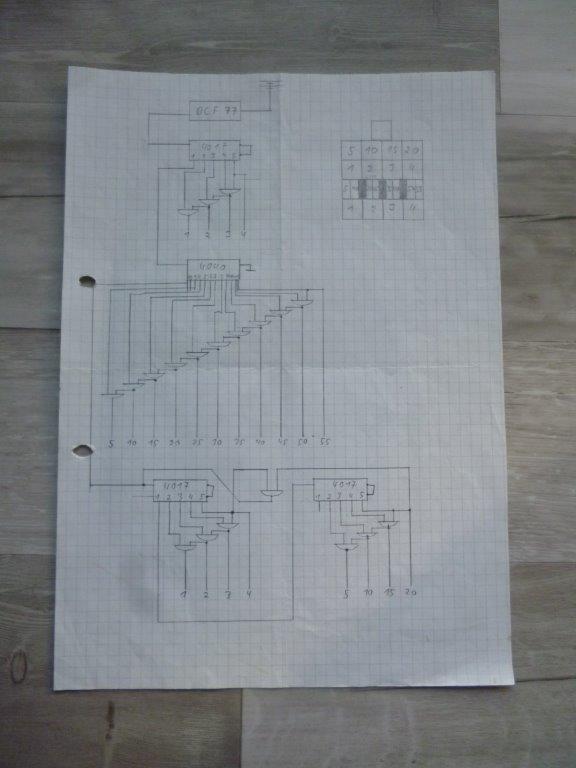

Gedanken über die Funktionsweise hatte ich mir vor vielen Jahren schon mal gemacht,

wurde aber nie von mir umgesetzt:

Da die Gedanken dazu lange her sind, habe ich dann doch eine Umsetzung mit einem

Arduino vorgezogen, anstatt mit C-Mos IC´s:

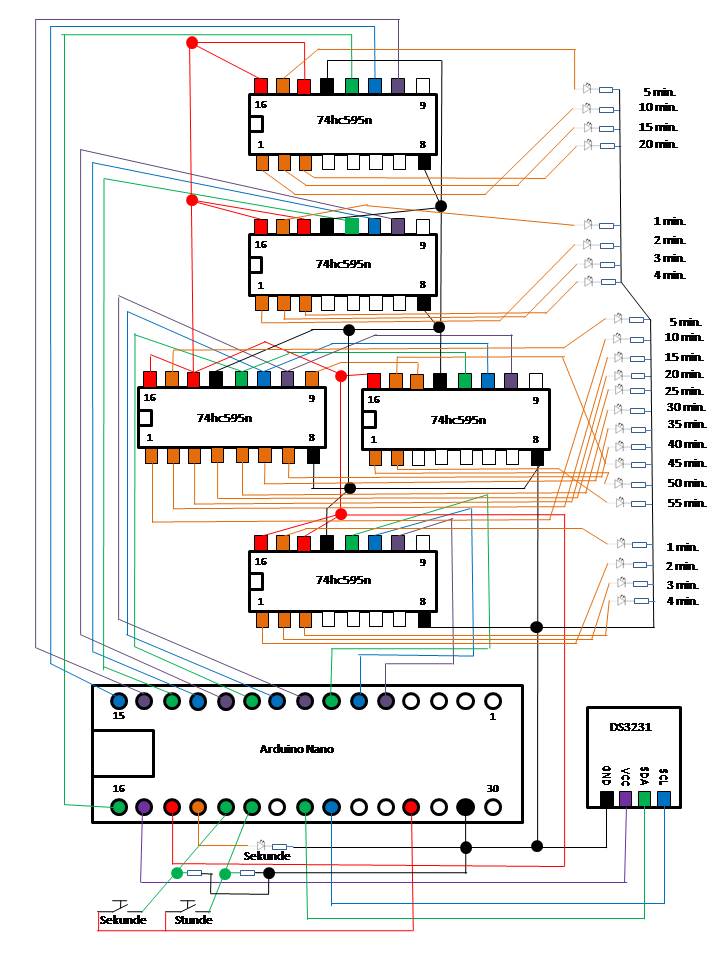

Bauteileliste:

1 x RTC DS3231 ZS-042

  1 x Arduino nano

11 x 3mm LED Rot

13 x 3mm LED Orange

24 x 1 Kohm Widerstände

2 x 10 Kohm Widerstände

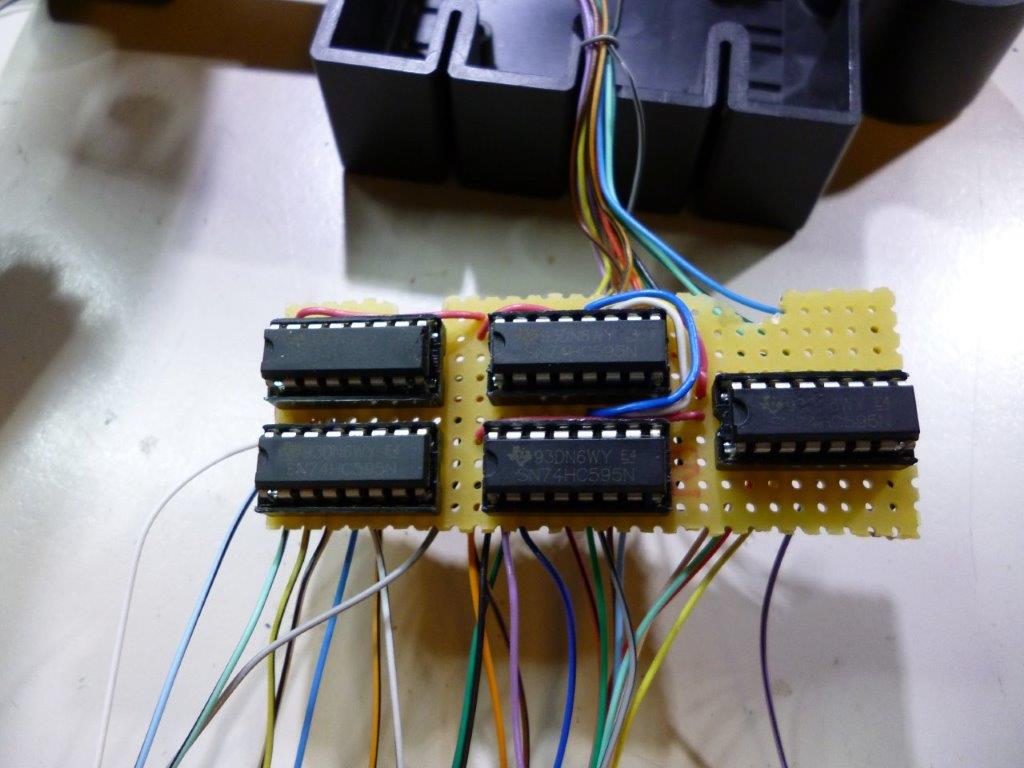

  5 x Schieberegister 74hc595n + Sockel

Dir aktuelle Uhrzeit wird über zwei Taster eingestellt.

Einer für die Minuten, einer für die Stunden.

Das muss beim ersten Einschalten und bei einem Batteriewechsel gemacht werden.

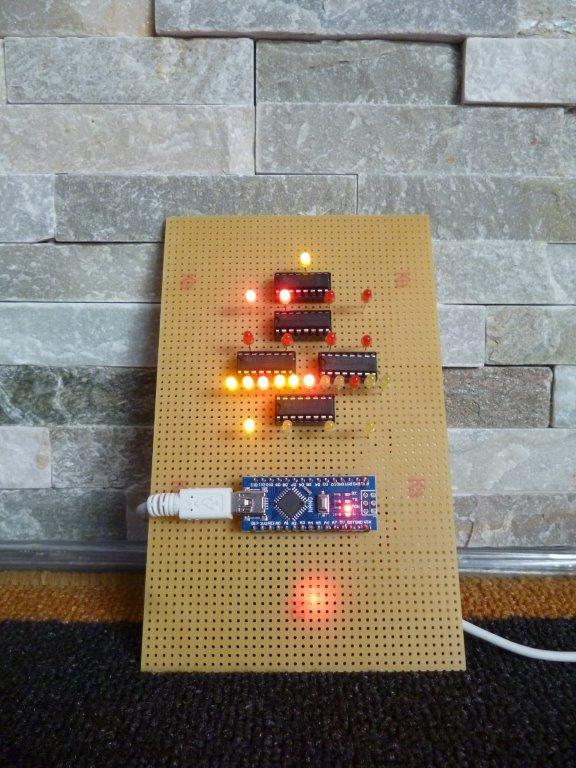

So sieht mein Muster aus:

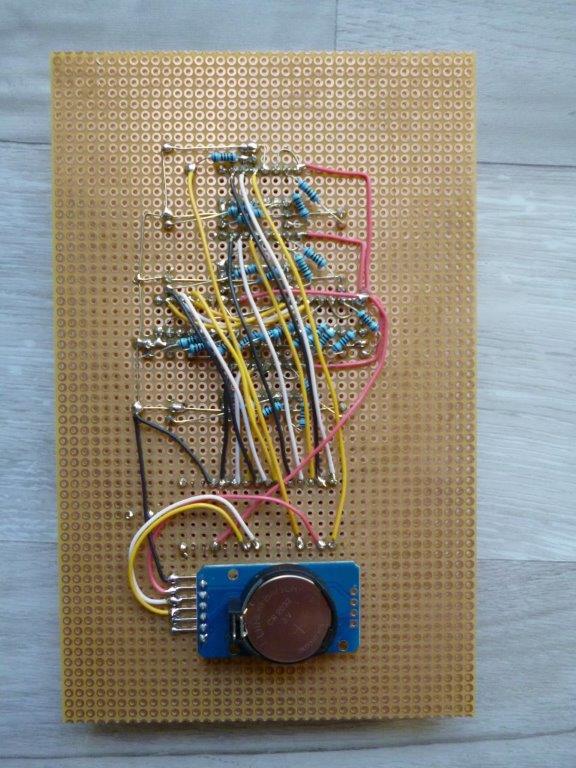

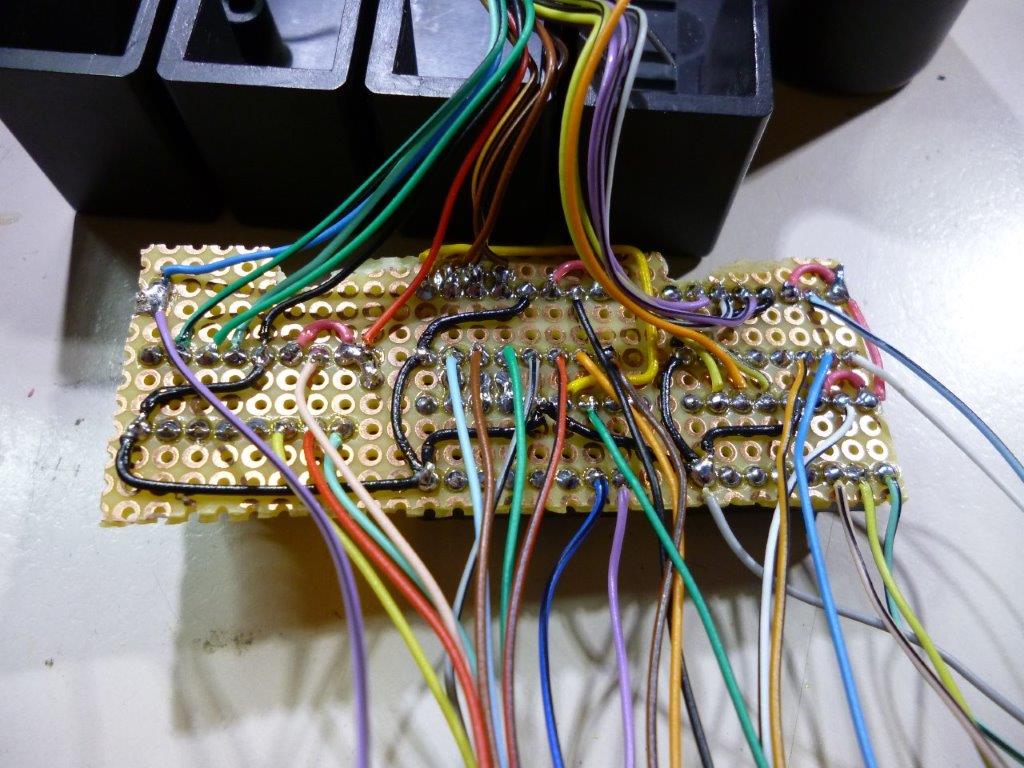

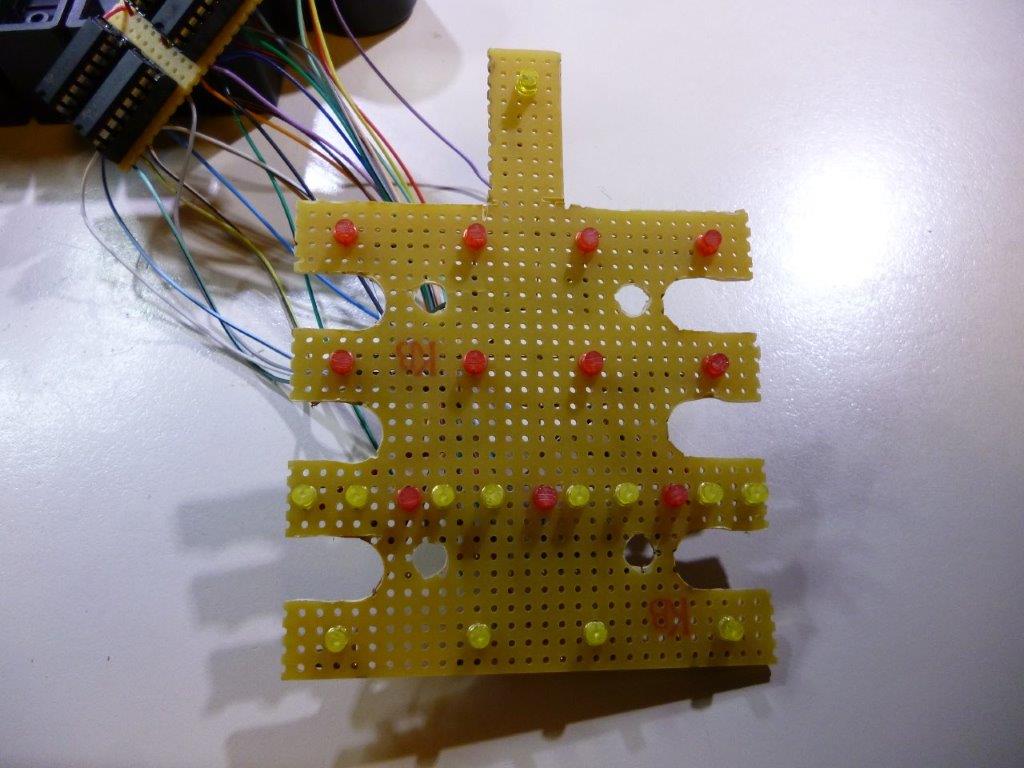

Nachdem der Arduino Sketch nun funktioniert,

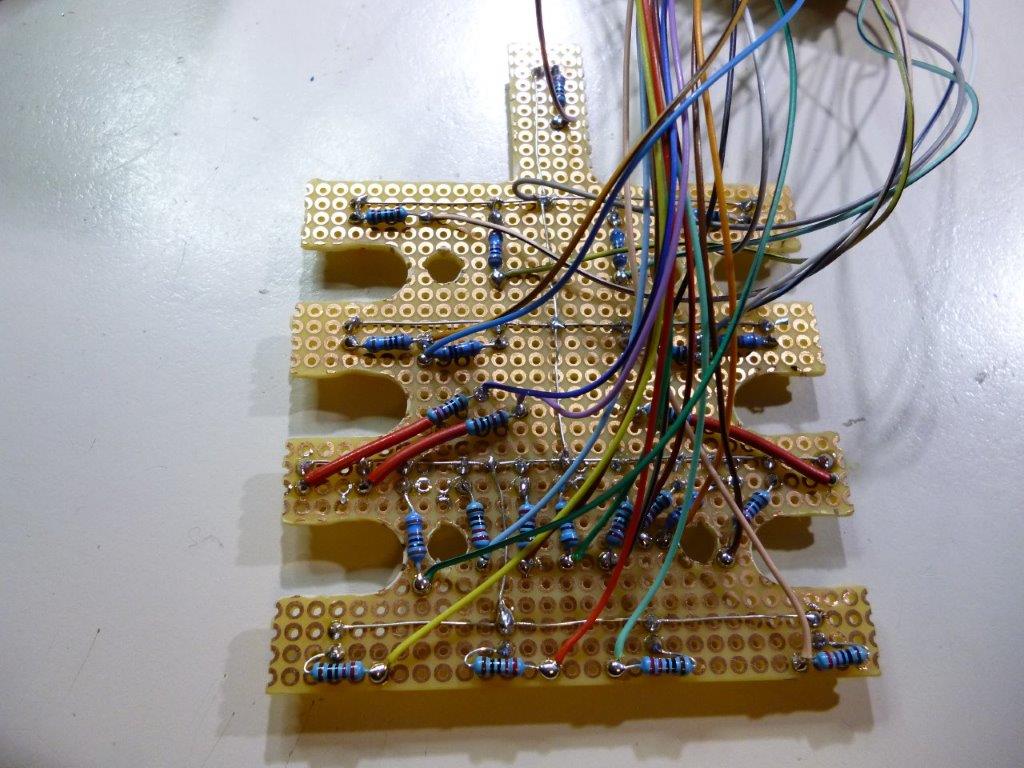

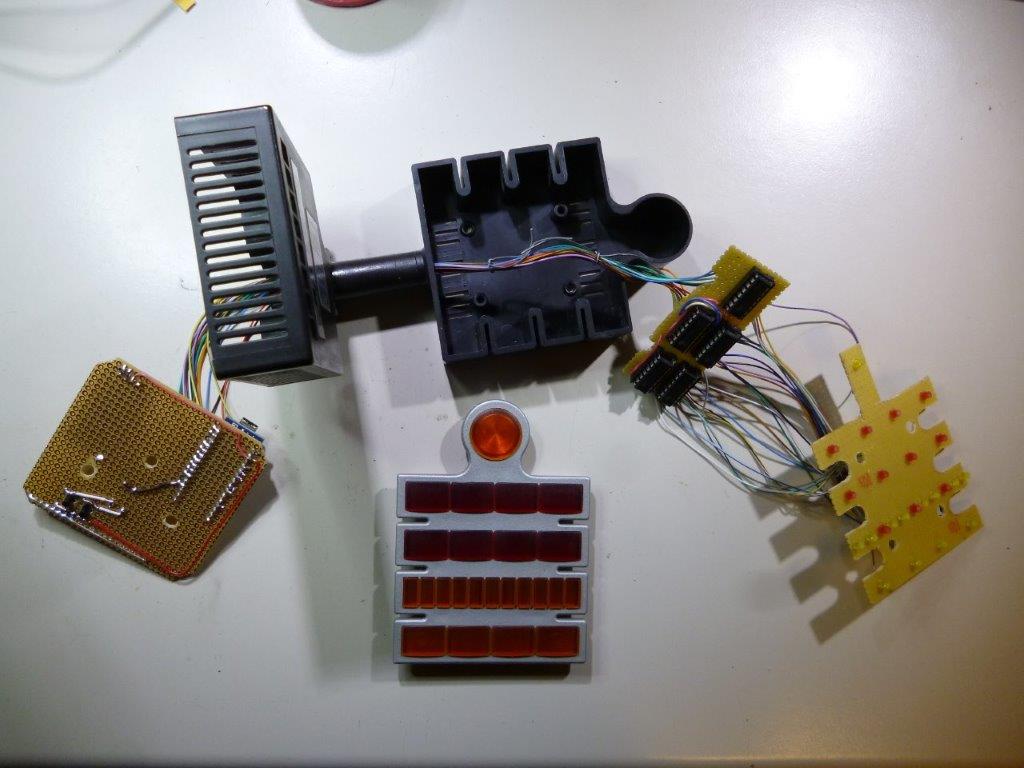

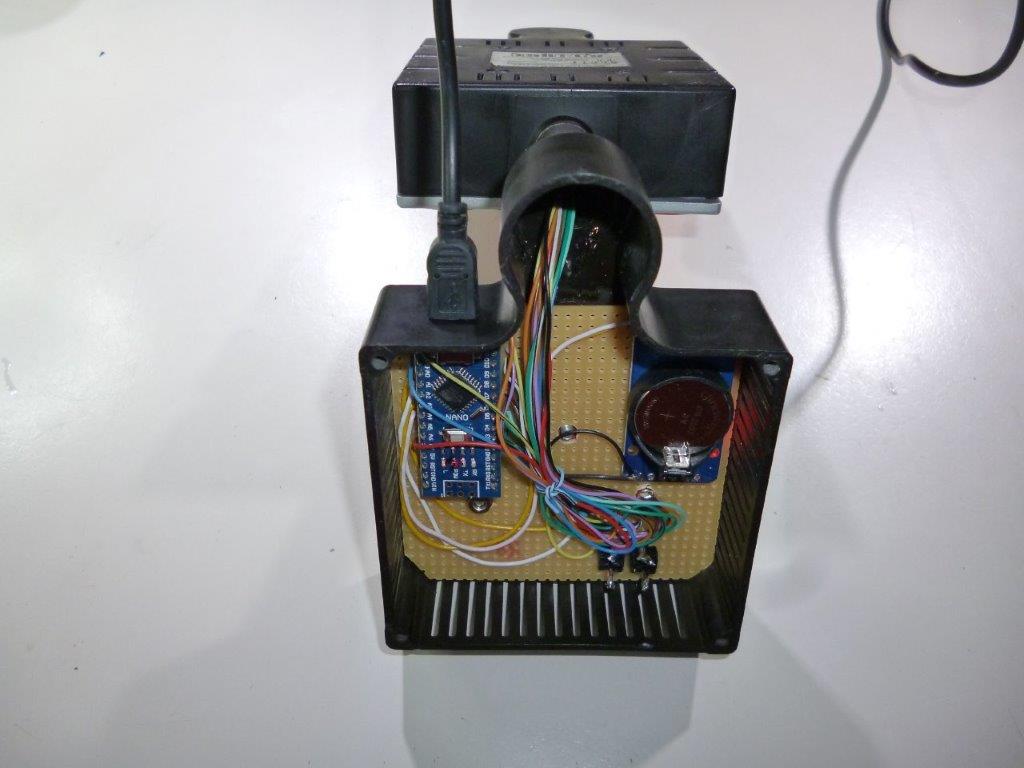

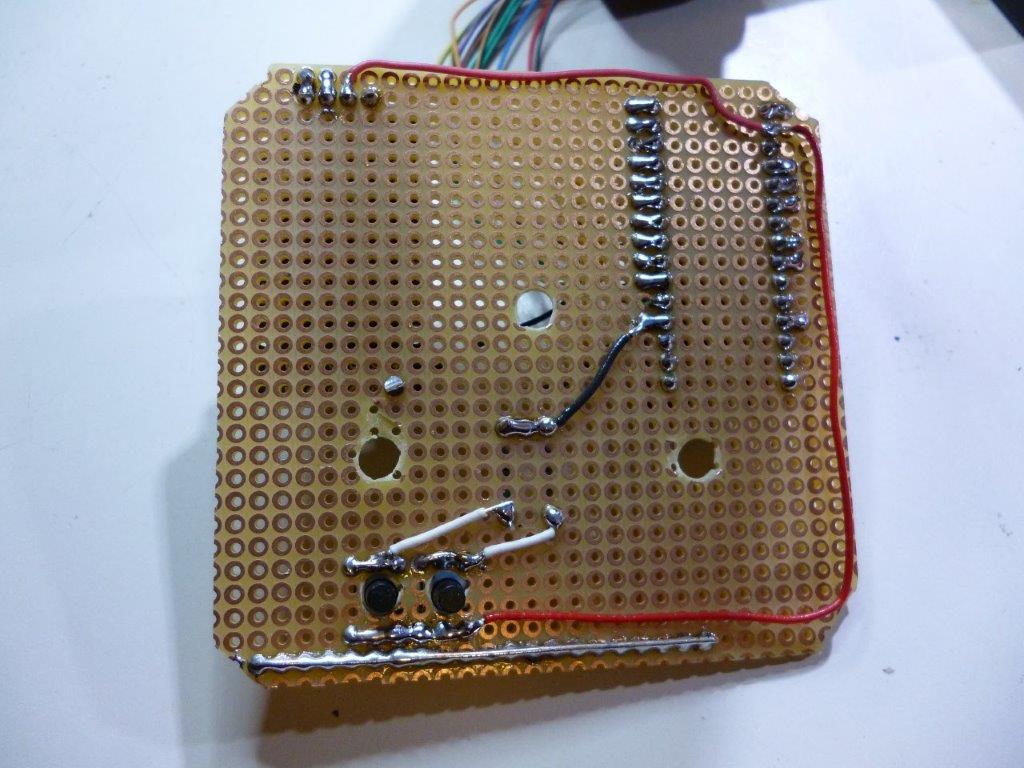

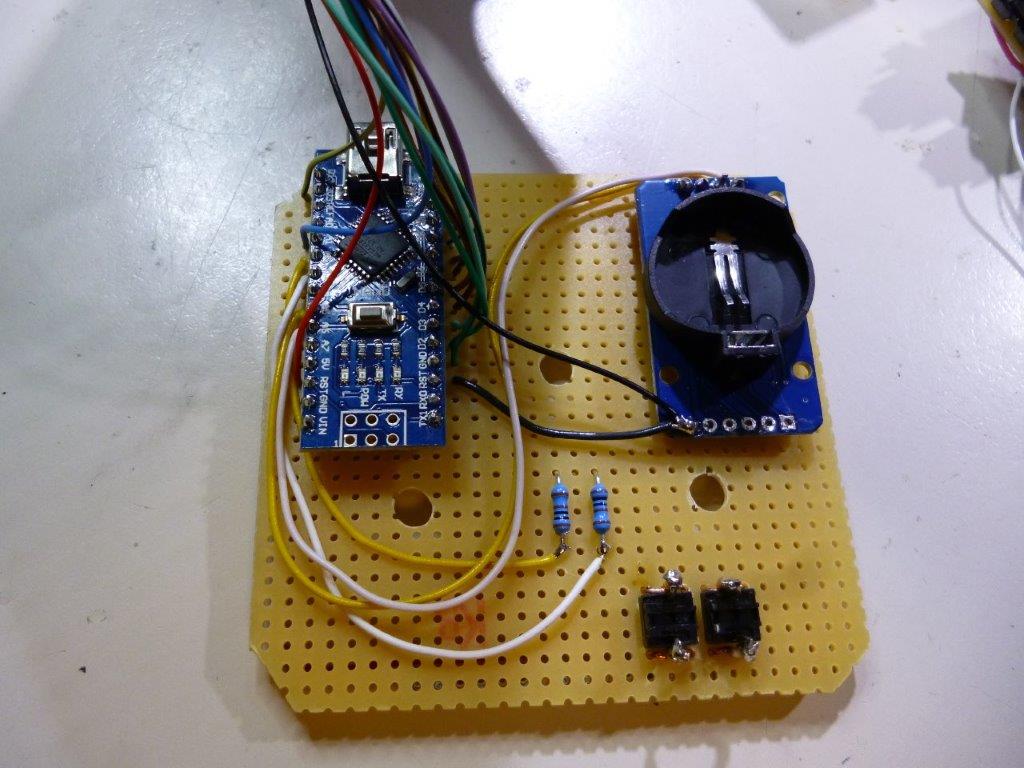

habe ich die Elektronik noch einmal zusammengebaut:

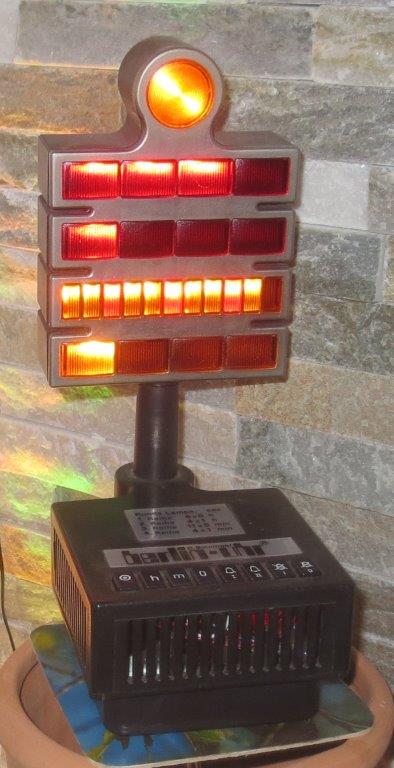

13 Uhr und 19 Minuten:

Und dann kam mir die Idee, das es auch noch einfacher geht:

mit NEO Led´s !

Was wird benötigt:

  1 x Arduino nano

1 x RTC DS3231 ZS-042

35 Neopixel Led´s SK6812

36 LED´s, weil die Reihen mit den 4er Feldern mit jeweils 2 Led´s bestückt werden

2 x 10 Kohm Widerstände

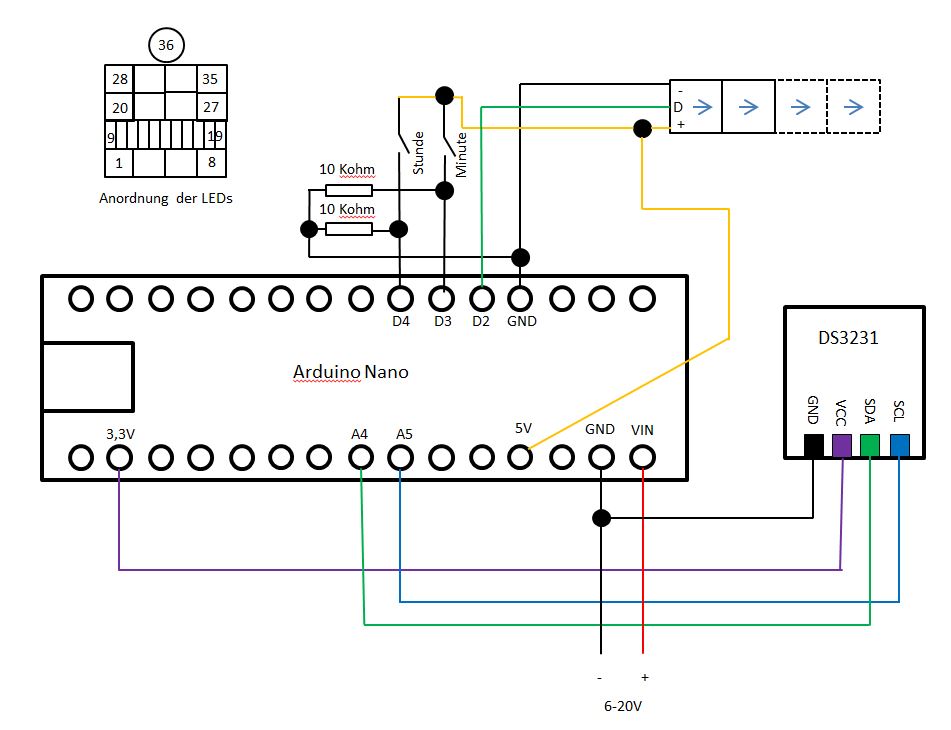

Schaltplan

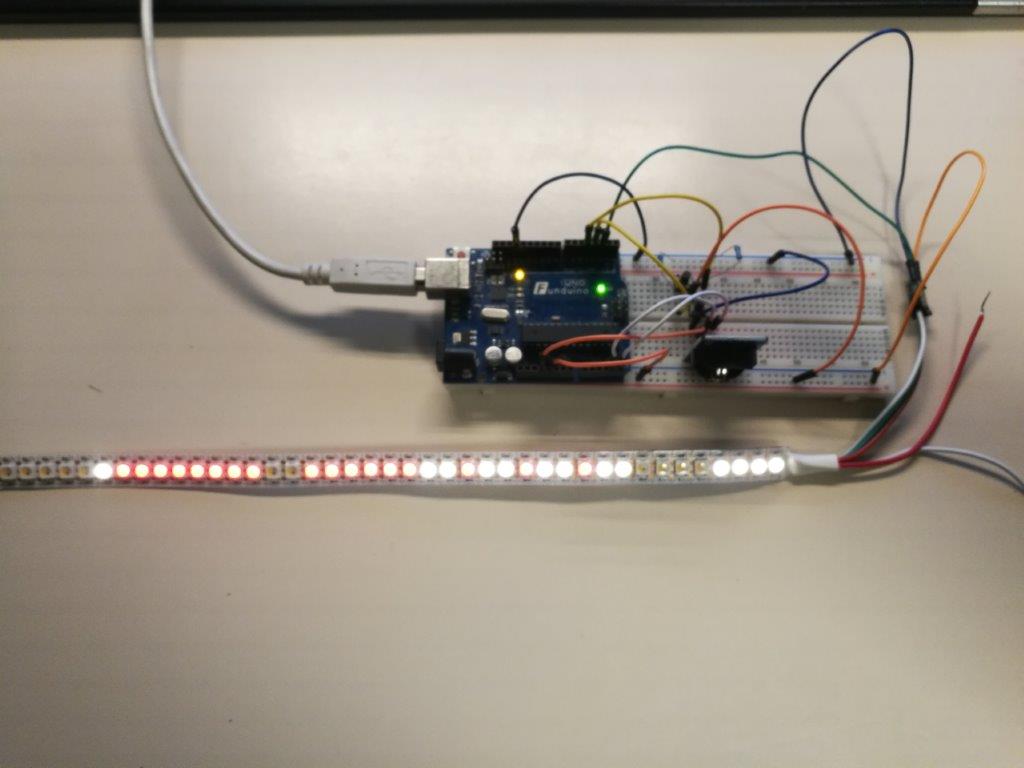

Testaufbau mit einem Arduino Uno auf dem Steckbrett

Uhrzeit: 23:57

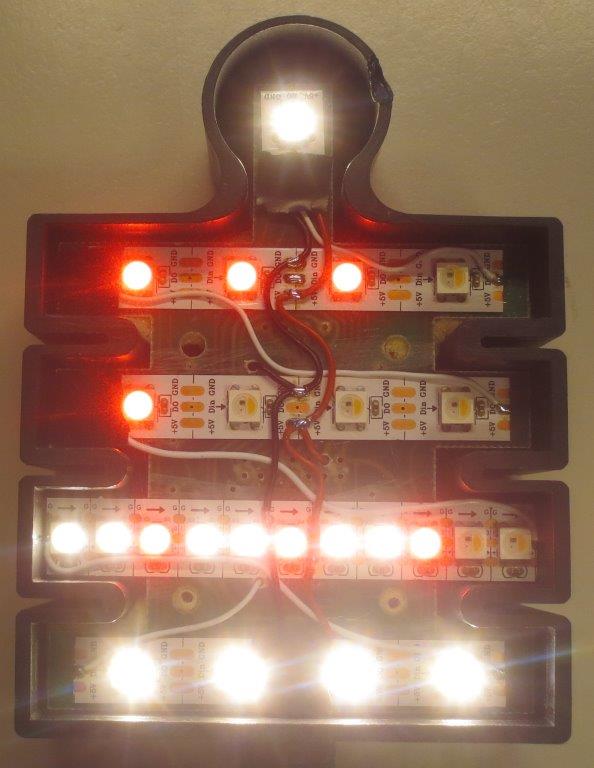

Dann die LED´s gestückelt in der richtigen Reihenfolge wieder angeschlossen

und fertig

Und hier der Sketch dazu.
